Ваттметр, вольтметр и амперметр, включенные в однофазную цепь, дали показания: P=2 Вт, U=8 В, I=0,3 А. Определить величину угла между напряжением и током. Изобразить схему включения приборов и построить векторную диаграмму.
«Ваттметр, вольтметр и амперметр, включенные в однофазную цепь, дали показания: P=2 Вт, U=8 В, I=0,3 А. Определить величину угла между напряжением и током. Изобразить схему включения приборов и построить векторную диаграмму.»
- Метрология
Условие:
Ваттметр, вольтметр и амперметр, включенные в однофазную цепь, дали показания: P=2 Вт, U=8 В, I=0,3 А. Определить величину угла между напряжением и током. Изобразить схему включения приборов и построить векторную диаграмму.
Решение:
На рис. 1 приведена схема измерения мощности в цепи однофазного переменного тока с помощью одноэлементного ваттметра и косвенным методом амперметра-вольтметра.

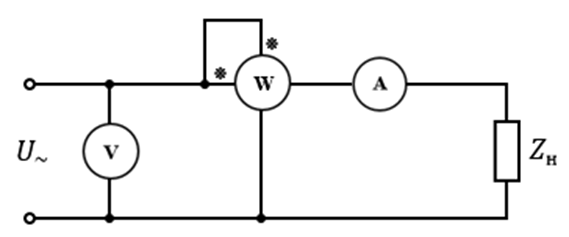

Рисунок 1 Схема измерения мощности в цепи однофазного переменного тока
Все приборы для измерения переменного напряжения и тока градуируют по действующему (среднеквадратическому) значению гармонического сигнала [3, с. 63]. Поэтому заданные в у...
