Условие задачи

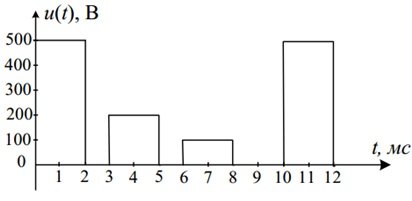

Вольтметром постоянного напряжения класса точности 1,5 и электростатическим вольтметром класса точности 4,0 на пределе 250 В измеряют напряжение периодического сигнала, форма которого показана на рисунке. Определите показания приборов, абсолютную и относительную погрешности измерения напряжения этими двумя вольтметрами. Запишите в соответствии с правилами результаты измерений.
Ответ
Вольтметр постоянного напряжения оперирует постоянной составляющей измеряемого напряжения. Поэтому его показания равны среднему значению исследуемого напряжения за период.
Рассматриваемый сигнал прямоугольной формы имеет период T = 10мс и характеризуется тем, что на части периода он равен какому-то постоянному значению, а на оставшейся части периода он равен нулю.
Математическая модель данного сигна...
