Условие задачи
Вольтметром с верхним пределом измерения UH = 1,5 B измеряется напряжение на зажимах цепи. Ток полного отклонения стрелки вольтметра IH = 1,5 мА. ЭДС источника Е = 0,8 В, его внутреннее сопротивление R0 = 60 Ом. Сопротивление нагрузки RH = 500 Ом. Определить допускаемое значение относительной погрешности вольтметра, если класс точности вольтметра равен 1,0.
Ответ

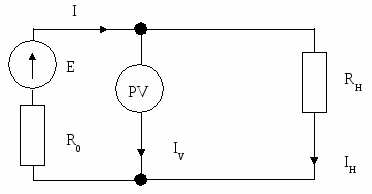

Схема измерения показана на рисунке.
По данным условия определим внутреннее сопротивление вольтметра:
Рассчитаем эквивалентное сопротивление исследуемой цепи:
