Условие задачи
Выбор и расчет допусков и посадок на вал и в корпус подшипникового узла
Цель работы:
1. Изучение основ взаимозаменяемости подшипников качения.
2. Формирование практических навыков в методике выбора и расчёта посадок для колец подшипников качения.
Задания:

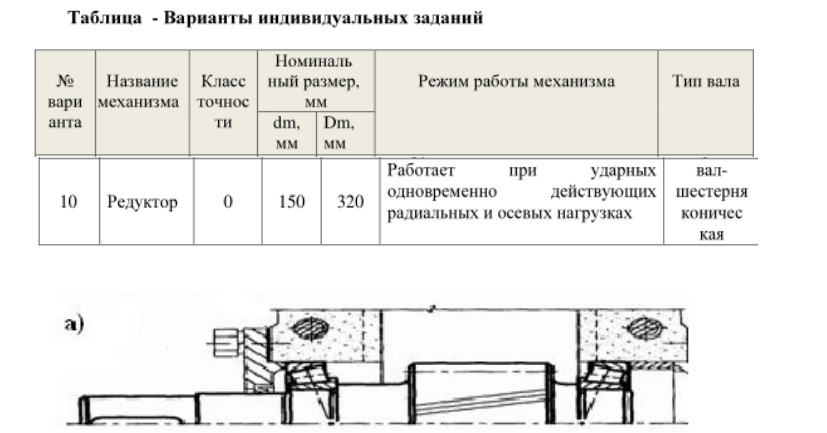

1. Согласно номеру варианта для подшипникового узла (рис.6.1), определённого механизма, работающего при конкретных условиях, см.таблицу:
- подберите тип подшипника качения, исходя из режима работы механизма;
- подберите необходимые посадки для соединения внутреннего кольца подшипника качения с валом; наружного кольца подшипника качения с отверстием корпуса; крышки с отверстием корпуса и рассчитайте параметры каждой посадки, изобразив схемы полей допусков вала и отверстия;
- обозначьте допуски и посадки на сборочном и рабочих чертежах;
- укажите допуски формы и расположения посадочных поверхностей, значения параметров шероховатости на рабочем чертеже вала.
Для подшипникового узла редуктора, работающего при ударных одновременно действующих радиальных и осевых нагрузках, выбрать необходимые посадки для соединения внутреннего кольца подшипника качения с валом; наружного кольца подшипника качения с отверстием корпуса; крышки с отверстием корпуса. Известно, что класс точности шарикового подшипника качения 0-й; номинальный размер внутреннего кольца dm = 150 мм; наружного кольца Dm =320мм. Для выбранных посадок рассчитать параметры посадки, изобразив графически схему полей допусков каждой посадки. Обозначить посадки на сборочном чертеже.
Ответ
1. Выбор посадки зависит от типа и класса точности подшипника, диаметра его посадочных поверхностей, от вида нагружения.
Для подшипникового узла редуктора, работающего при ударных одновременно действующих радиальных и осевых нагрузках, выбираем роликовый конический однорядный подшипник. В узле, вращающееся кольцо внутреннее. Внутреннее кольцо испытывает циркуляционное нагружение и поэтому монтаж подшипника на вал производят по посадке с натягом. Наружное кольцо подшипника будет подвержено местному нагружению, во избежание заклинивания его следует установить по посадке с зазором.
1.1 Выбираем по...
