Условие:

Выбрать средство измерения для контроля размеров изделия, используя данные таблицы, где в виде дроби указан в числителе размер измеряемого изделия в мм, а в знамена­теле – квалитет.



* Приложения

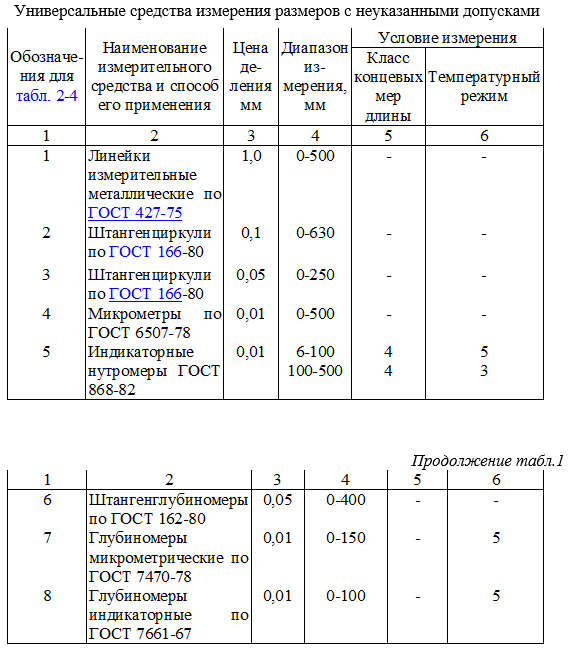

Таблица 1

Таблица 2

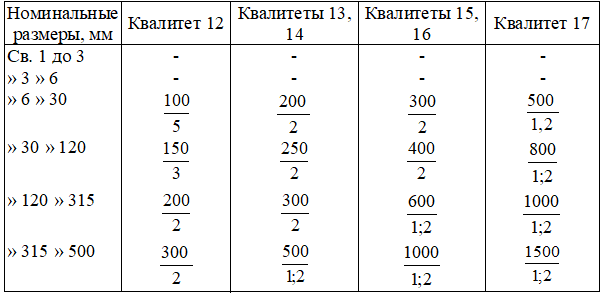

Выбор универсальных средств для измерения наружных размеров

Таблица 3

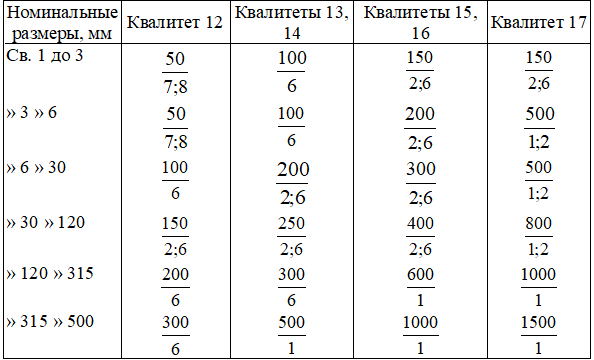

Выбор универсальных средств для измерения внутренних размеров

Примечание. Точность измерения внутренних размеров свыше 1 до 6 мм обеспечивается технологически размерами режущего инструмента. Контроль в случае необходимости можно проводить калибрами или специальными измерительными средствами.

Таблица 4

Выбор универсальных средств для измерения глубин и уступов

Решение:

По таблице №2 Выбор универсальных средств для измерения наружных размеров определяем в поле на пересечении номинального размера и квалитета, предел допускаемой погрешности измерения в микрометрах (мкм) указанный в числителе и средство измерения в знаменателе. Предел допускаемой погрешности измерения равняется 800 мкм, и средство измерения, определяемое по таблице №1, это штангенциркули по ГОСТ 166-80 с ценой деления 0,1 мм и диапазоном...
