Условие задачи
Выполнить расчет параметров размерной цепи.
1. Зарисовать эскиз.
2. Определить вид размерной цепи.
3. Составить размерные цепи (обратить внимание на количество замыкающих звеньев)
4. Определить увеличивающие и уменьшающие звенья для каждой размерной цепи.
5. Обозначить все звенья размерной цепи следующим образом:
А1= 10-0,02 , А2 = 10+0,04 и так далее.
Отклонения звеньев определяются по ГОСТ 25347-82 Приложения А.
6. Определить номинальный размер замыкающего звена А∆
7. Определить верхнее и нижнее отклонение замыкающего звена А∆
8. Определить допуск замыкающего звена ТА∆
9. Определить суммарный допуск составляющих звеньев ƩТАn
10. Выполнить проверку: допуск замыкающего звена должен быть равен суммарному допуску составляющих звеньев.
Ответ

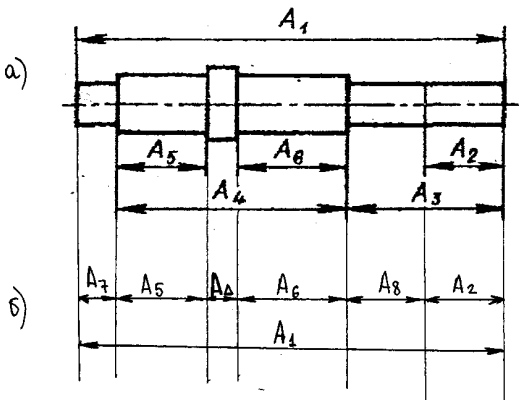

По приведенному на схеме а) рисунка чертежу детали определяем недостающие размеры рассматриваемой линейной размерной цепи:
На схеме б) рисунка изображаем размерную цепь к расчету, в которой прежде всег...
