Выполнить расчет параметров размерной цепи Зарисовать эскиз Определить вид размерной цепи Составить размерные цепи (обратить внимание на количество замыкающих звеньев)
- Метрология

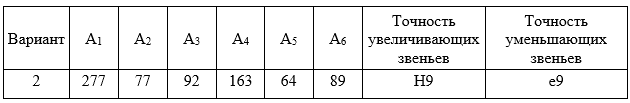

Условие:
Выполнить расчет параметров размерной цепи.
4.1. Зарисовать эскиз.
4.2. Определить вид размерной цепи.
4.3. Составить размерные цепи (обратить внимание на количество замыкающих звеньев)
4.4. Определить увеличивающие и уменьшающие звенья для каждой размерной цепи.
4.5. Обозначить все звенья размерной цепи следующим образом:
А1= 10-0,02 , А2 = 10+0,04 и так далее.
Отклонения звеньев определяются по ГОСТ 25347-82 Приложения А.
4.6. Определить номинальный размер замыкающего звена А∆
4.7. Определить верхнее и нижнее отклонение замыкающего звена А∆
4.8. Определить допуск замыкающего звена ТА∆
4.9. Определить суммарный допуск составляющих звеньев ƩТАn
4.10. Выполнить проверку: допуск замыкающего звена должен быть равен суммарному допуску составляющих звеньев.
Решение:

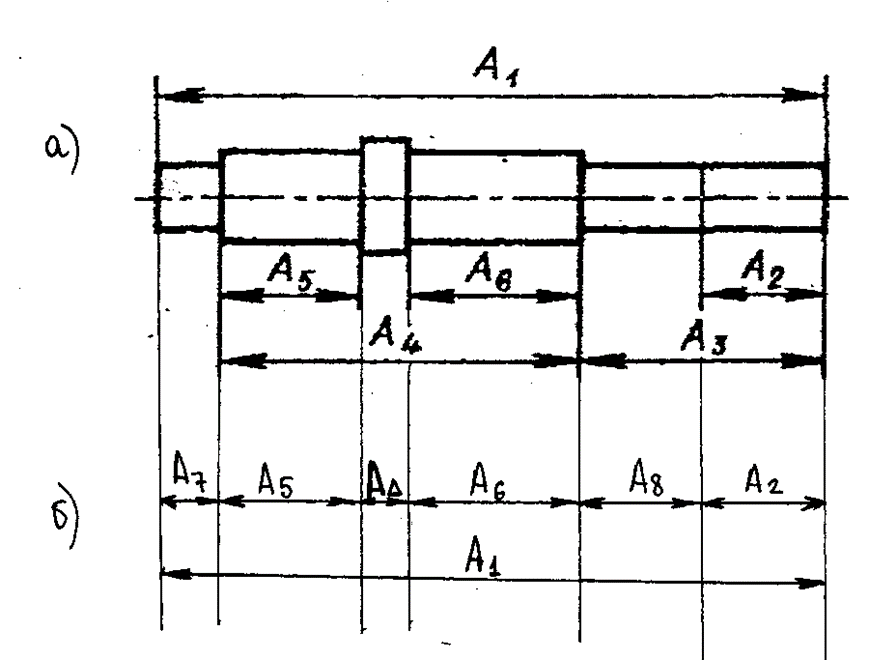

По приведенному на схеме а) рисунка чертежу детали определяем недостающие размеры рассматриваемой линейной размерной цепи:
На схеме б) рисунка изображаем размерную цепь к расчету, в которой прежде всег...
