Задание: выполнить расчет параметров размерной цепи. 4.1 Зарисовать эскиз. 4.2 Определить вид размерной цепи. 4.3 Составить размерные цепи (обратить внимание на количество замыкающих звеньев) 4.4 Определить увеличивающие и уменьшающие звенья для каждой

Задание: выполнить расчет параметров размерной цепи.

4.1 Зарисовать эскиз.

4.2 Определить вид размерной цепи.

4.3 Составить размерные цепи (обратить внимание на количество замыкающих звеньев)

4.4 Определить увеличивающие и уменьшающие звенья для каждой размерной цепи.

4.5 Обозначить все звенья размерной цепи следующим образом:

и так далее.

Отклонения звеньев определяются по ГОСТ 25347-82 Приложения А.

4.6 Определить номинальный размер замыкающего звена А∆

4.7 Определить верхнее и нижнее отклонение замыкающего звена А∆

4.8 Определить допуск замыкающего звена ТА∆

4.9 Определить суммарный допуск составляющих звеньев ƩТАn

4.10 Выполнить проверку: допуск замыкающего звена должен быть равен суммарному допуску составляющих звеньев.

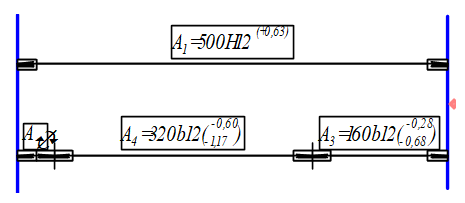

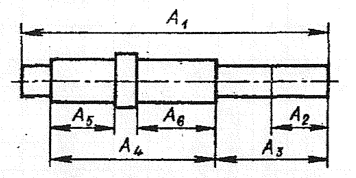

Рисунок 6 - Эскиз сборочной единицы
