Условие:
Заданы две посадки, у которых известны наименьший и наибольший зазоры, нижнее предельное отклонение вала, допуск вала и номинальный размер соединения (табл. 1.1).
Построить схемы расположения полей допусков отверстия и вала. На схемах указать все отклонения.
Определить для каждой из посадок:
- предельные отклонения отверстия и вала;
- допуск отверстия и допуск посадки;
- предельные размеры отверстия и вала.

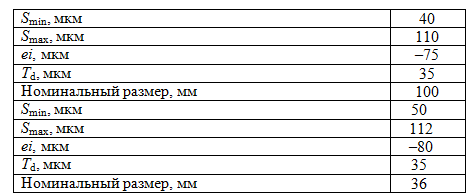

Таблица 1.1
Решение:
Для первой посадки
1. Для определения предельных отклонений отверстия и вала воспользуемся уравнениями:
es = Td + ei = 0,035 + (0,075) = 0,04 мм;
EI = Smin + es = 0,04 +( 0,04) = 0;
ES = Smax + ei = 0,110 + ( 0,075) = + 0,035 мм.

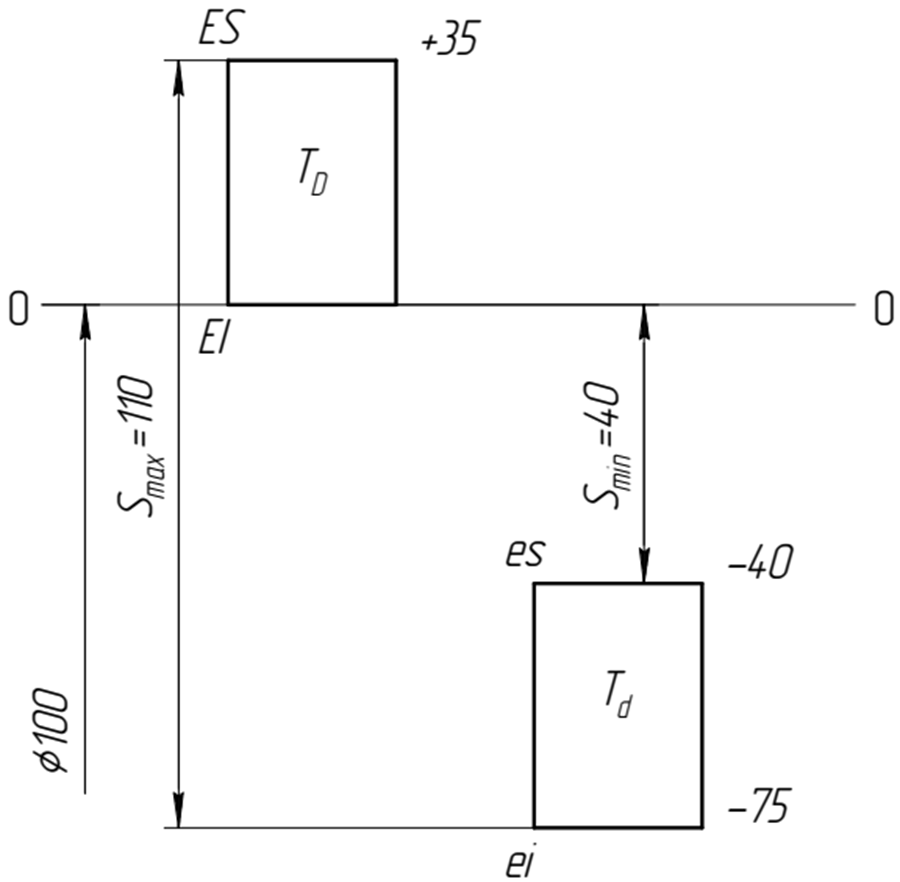

Строим схему расположения полей допусков деталей сопряжения (рис. 1.1).
Рис. 1.1
2. Допуск отверстия...
