Запись и расшифровка условного обозначения подшипника. Определение вида нагружения внутреннего и наружного колец. Выбор посадки для местно–нагруженного кольца.

«Запись и расшифровка условного обозначения подшипника. Определение вида нагружения внутреннего и наружного колец. Выбор посадки для местно–нагруженного кольца.»

3 сентября 2024
Метрология

Условие:

4.1. Запись и расшифровка условного обозначения подшипника

4.2. Определение вида нагружения внутреннего и наружного колец

4.3. Определение основных геометрических параметров, предельных отклонений колец и радиальных зазоров подшипника

4.4. Выбор посадки для местно–нагруженного кольца

4.5. Расчет и выбор посадки циркуляционно–нагруженного кольца

4.6. Расчет и выбор посадки циркуляционно–нагруженного кольца по интенсивности нагрузки

4.7. Обозначение посадок подшипниковых колец на эскизе подшипникового узла и допусков на эскизах сопрягаемых деталей

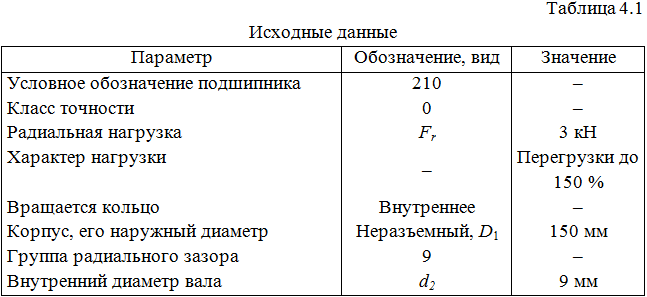

Шариковый подшипник качения воспринимает радиальную нагрузку F_r. Класс точности подшипника, вид нагрузки и вращающееся кольцо заданы в таблице 4.1.

Решение:

4.1. Запись и расшифровка условного обозначения подшипника

Условное обозначения шарикового радиального однорядного стандартного подшипника с группой зазора 9, классом точности 0, особолегкой серии 2 и диаметром отверстия 50 мм записываем так:

Подшипник 210 ГОСТ 833875.

4.2. Определение вида нагружения внутреннего и наружного колец

Внутреннее кольцо является циркуляционно-нагруженным, так как оно вращается и воспринимает нагрузку попеременно всей поверхностью дорожки качения.

Наружное кольцо является местно-нагруженным, так как оно неподвижно и воспринимает нагрузку только частью поверхности.

4.3. Оп...
