Условие:
Запишите показания вольтметров всех возможных модификаций (см. стр. 65 пособия[1] ) при измерении напряжения сигнала, показанного на рис. 2.1.

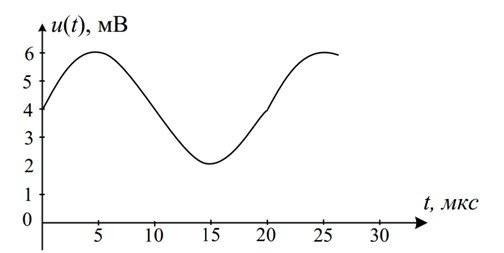

Рисунок 2.1.
Решение:
Запишем аналитическое выражение рассматриваемого сигнала в пределах одного периода:
u(t)=4+2*sin(t).
Амплитуда данного сигнала:
Um=2 В.
Вольтметр постоянного напряжения измеряет постоянную составляющую сигнала. Для рассматриваемого синусоидального сигнала, симметричного относительно оси, параллельной оси абсцисс и проходящей через отметку в 4 В по оси ординат:
Покажем это, используя соответствующую ф...
