Условие задачи

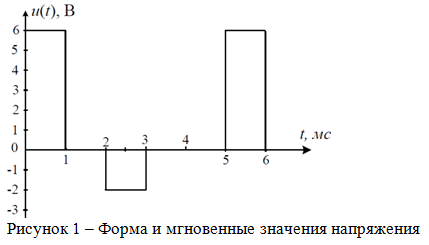

Электронным вольтметром постоянного напряжения, нормируемая относительная погрешность которого находится в пределах ± 2,0 % , измеряют сигнал, форма которого показана на рисунке 1.
Запишите результат измерения постоянной составляющей этого сигнала с оценкой абсолютной погрешности.
Изобразите на графике, как изменится этот сигнал при прохождении через RC – цепочку закрытого входа. Определите показания электронного вольтметра переменного напряжения с закрытым входом и выпрямительным преобразователем при измерении такого сигнала. Предел измерения этого вольтметра 2,5 В, а нормируемая относительная погрешность ± 1,5%.
Ответ
1. Вольтметр постоянного напряжения с открытым входом покажет среднее значение напряжения за период (постоянная составляющая):
Результат измерения с учетом абсолютной погрешности:
