Синтезировать автомат с одним входом и одним выходом. На вход поступает произвольная последовательность символов 0 и 1. Автомат анализирует входные символы группами по три символа.
- Микропроцессорная техника
Условие:
Синтезировать автомат с одним входом и одним выходом. На вход поступает произвольная последовательность символов 0 и 1. Автомат анализирует входные символы группами по три символа. Выходной сигнал выдается после поступления третьего символа. Сигнал на выходе определяется путем выполнения операции И-НЕ над символами в группе.
Исходные данные:
автомат Мура, D-триггер, элементы И, ИЛИ, НЕ.
Решение:
Обозначим входные символы группы:
первый x1, второй x2, третий x3.

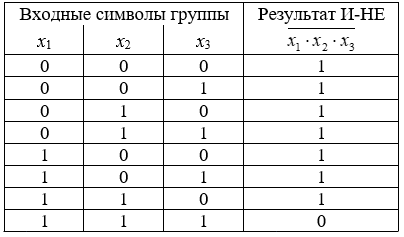

Составим таблицу истинности (табл. 1), в которой отразим все возможные комбинации входных символов группы и результат выполнения операции И-НЕ над символами в группе.
Таблица 1
Обозначим состояния автомата (порядок нумерации состояний для абстрактного автомата безразличен):
S0 начальное состояние автомата,
S1 - S4, S7 - S14 испо...
