Условие:
«Сечение пирамиды плоскостью»
Построить линию взаимного пересечения двух многогранников (пирамида с призматическим отверстием), определить видимость этой линии и других элементов многогранников.
Определить н.в. фигуру заданного сечения.
Решение:

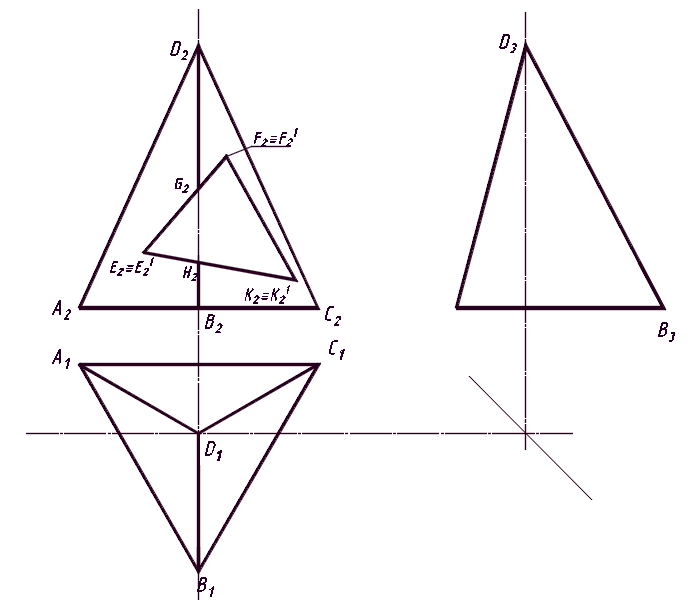

1. Построим 3 проекции пирамиды DABC и фронтальную проекцию вырожденной треугольной призмы. В пирамиде от призмы образовано окно EFK, которое на фронтальную плоскость проецируется без искажения.
2. Проведем через точки E, F, K секущие плоскости, параллельные плоскости основания и найдем точки входа и выхода ребер призмы в грани пирамиды, лежащие на этих плоскостях. Точки G и H- входа и выхода ребер...
