Условие:
1. Произвести расчет фланцевых соединений фонтанной арматуры по первому варианту сборки.
2. Определить напряжения в наиболее опасном сечении фланца.
3. Произвести расчет фланцевых соединений фонтанной арматуры по второму варианту сборки:
- определить толщину тарелки фланца;
- рассчитать шпильки на прочность.

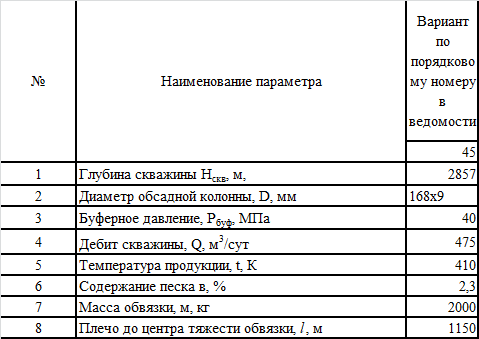

4. Исходные данные к заданию приведены в таблице 4.1. Схема к расчету фланцевых соединений фонтанной арматуры приведена на рисунке 4.1.
Решение:
Из условия эксплуатации скважин (давление, дебит, содержание песка, температура и др.) выбираем схему арматуры, диаметр проходного отверстия, размер фланцев.
АФК6А-100х70 К2
Фланцевое соединение по ОСТ 26-16-1610-79 рисунок 4.1. Параметры фланцевого соединения приведены в таблице 4.2.

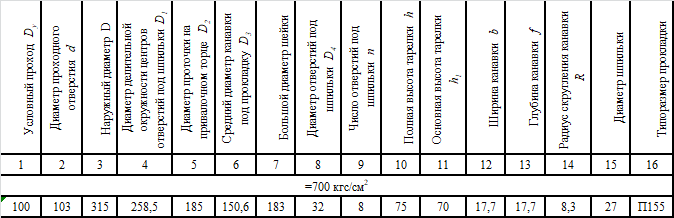

Таблица 4.2 - Параметры фланцевого соединения по ОСТ 26-16-1610-79
По известным размерам фланца выбираем размер прокла...
