Условие задачи
1. Выбрать схему фонтанной арматуры и изобразить её графически
2. Определить число отводов фонтанной елки и диаметр условного прохода.
3. Записать шифр фонтанной арматуры (ГОСТ 13846 – 89) и расписать его.
4. Какие материалы применяются для деталей фонтанной арматуры.
5. Определить толщину стенки цилиндрических частей арматуры.
Исходны данные:
Hскв = 2803 м.
D = 146*8 мм.
Pбуф = 14 МПа.
Q = 475 м3/сут.
ЭЦН – способ эксплуатации.
вруч – способ управления задвижками.
1.5 % - содержание песка.
Хол – климатические условия.
CO2 < 6 – агресивность среды.
1*10-4 м/год – утоньшение от коррозии.
Ответ

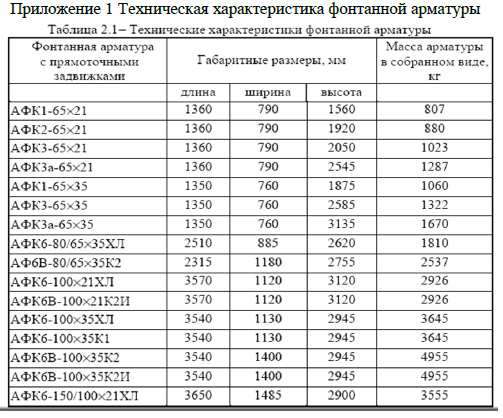

1. Выбираем фонтанную арматуру тройникового типа из Приложение 1 (т.к. давление до 35 МПа).
2. На арматуре предусмотрим дополнительные отводы.
3. АФК(Э)1 80/65*21 ХЛ К1

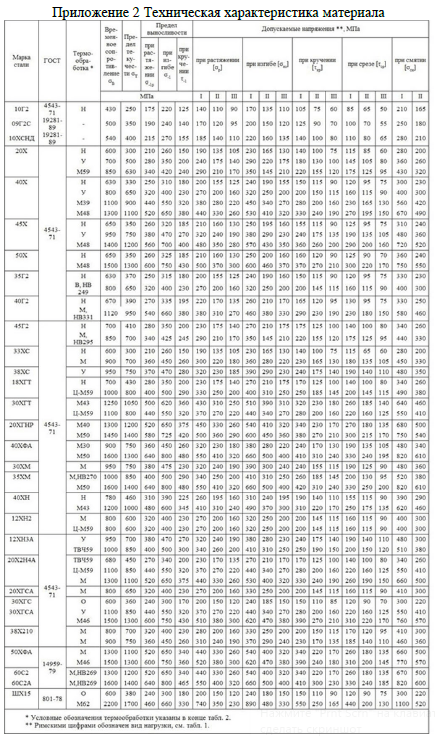

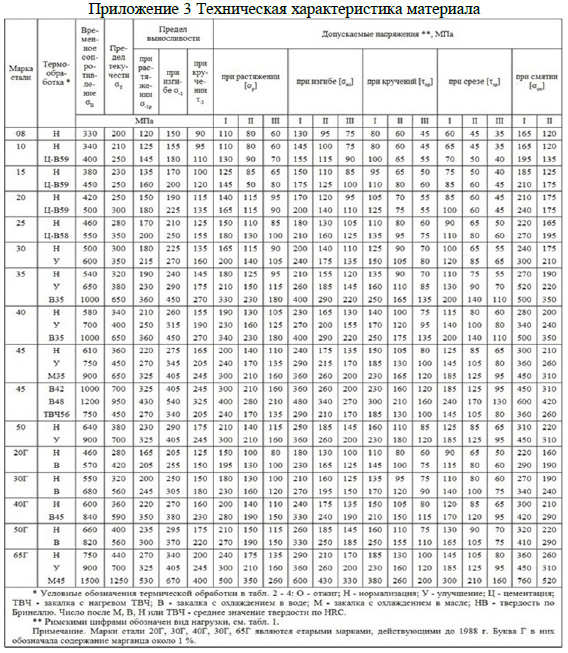

4. Крестовины арматуры изготавливаются литьем из стали 40ХН, материал прокладок из стали марки Х18Н9Т, арматура Х8МЛ, шпильки фланцевых соединений арматуры изготавливаются из сталей 40Х.
Рисунок 1 Схема фонтанной арматуры (крестова...
