1. Выбрать схему фонтанной арматуры и изобразить её графически

2. Определить число отводов фонтанной елки и диаметр условного прохода.

3. Записать шифр фонтанной арматуры (ГОСТ 13846 – 89) и расписать его.

4. Какие материалы применяются для деталей фонтанной арматуры.

5. Определить толщину стенки цилиндрических частей арматуры.

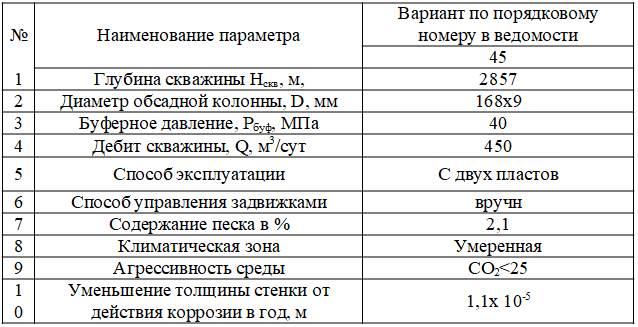

6. Исходные данные к заданию приведены в таблице 1. Типовые схемы фонтанной арматуры приведены на рисунке 1.

Рисунок 1 - Типовые схемы фонтанной арматуры

Решение:

Выбираем фонтанную арматуру тройникового типа

АФК6А-100х70 К2

А - арматура;

Ф - фонтанная;

К - подвеска колонны труб на резьбе переводника трубной головки;

- подвеска колонны труб на муфте в трубной головке не обозначается;

6 - номер схемы арматуры выбираем по рисунку 3.1;

А вид лифта НКТ, при двухрядной подвеске НКТ

Способ управления задвижками:

вручную - не обозначается;

дистанционно и автоматически - В;

автоматически - А;

100 - условный проход арматуры, и отводов мм;

70 - рабочее давление, МПа;

для умеренно климатической зоны - не обозначается;

- последние буква после обозначения климатиче...
