Глубина скважины Нскв = 2770 м; Диаметр обсадной колонны, D = 146х9 мм; Произведите расчет момента необходимого для открывания и закрывания пробкового крана.
«Глубина скважины Нскв = 2770 м; Диаметр обсадной колонны, D = 146х9 мм; Произведите расчет момента необходимого для открывания и закрывания пробкового крана.»
- Нефтегазовое дело
Условие:
Глубина скважины Нскв = 2770 м;
Диаметр обсадной колонны, D = 146х9 мм;
Буферное давление, Рбуф = 10 МПа;
Дебит скважины, Q = 420 м3/сут;

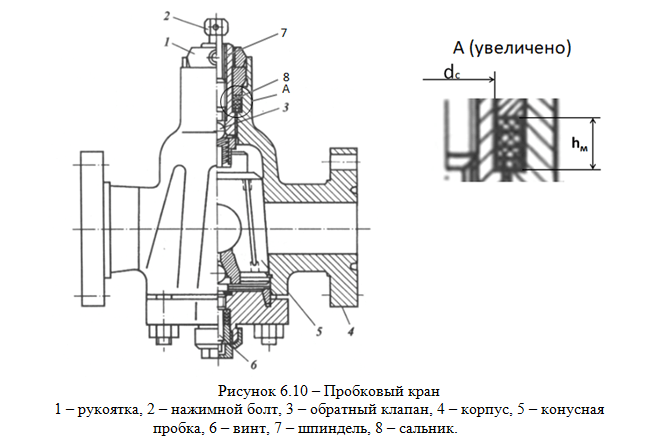

Для данных условий выбираем фонтанную арматуру с запорными устройствами типа КППС 65х14 (рисунок 6.10).

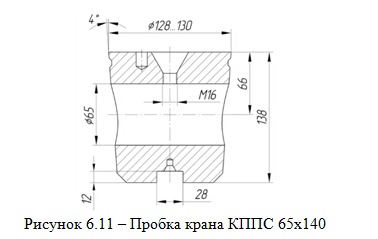

Пробка КППС 65х14 представлена на рисунке 6.11
Произведите расчет момента необходимого для открывания и закрывания пробкового крана.
Решение:
Наибольшее усилие среды, действующее на пробку крана определим по формуле
Qср = р Fупл = 10∙106 ∙0,01527 = 152700 Н,
Площадь уплотнительной поверхности определим, используя рисунок 6.11
Fупл Dк Н = 0,121∙(0,138 - 0,012) = 0,0153 м2,
Средний диаметр пробки крана определим по формуле
Dк 0,5 (D1 + D2) =...
