Для технологической схемы, приведенной на рисунках 2.1 и 2.2, вы-полнить проверку сливной коммуникации на устойчивость всасывания при верхнем сливе автобензина при следующих исходных данных:

Для технологической схемы, приведенной на рисунках 2.1 и 2.2, выполнить проверку сливной коммуникации на устойчивость всасывания при верхнем сливе автобензина при следующих исходных данных:

-диаметр шланга равен диаметру стояка

- коэффициент гидравлического сопротивления шланга

- коэффициент местного сопротивления – вход в шланг –

- разность геодезических отметок между днищем цистерны и входным патрубком насоса   ;

-температура начала кипения бензина   ;

- плотность бензина при температуре   ;

- вязкость бензина:

• при температуре

• при температуре      .

Значения температуры бензина и атмосферного давления при сливе принимаются по таблице 2.1.

Задача решается графоаналитическим методом.

рис. 2.1 – Общая технологическая схема сливной коммуникации

(= – поворотное устройство)

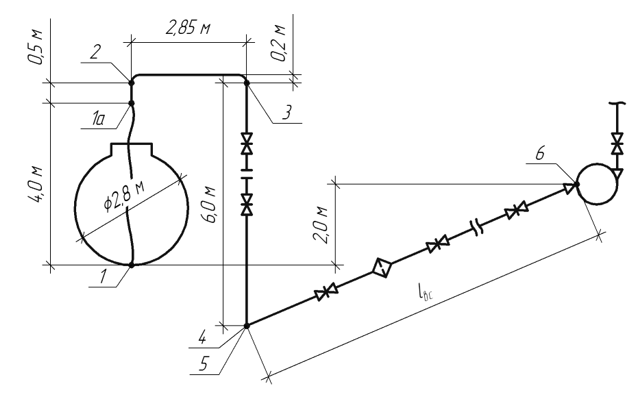

Рисунок 2.2 – Технологическая схема сливной коммуникации

(расчетная с одним стояком)

Таблица 2.1

Исходные данные к задаче “Проверка сливной коммуникации на устойчивость всасывания”

t, oC  I группа	Pa, Па I группа
33	95697
