Условие задачи
Фонтанная арматура предназначена для герметизации устья, контроля и регулирования режима эксплуатации скважин (эксплуатационных и нагнетательных). Фонтанная арматура состоит из трубной головки и фонтанной елки.
Трубная головка монтируется непосредственно на колонной головке и предназначается для подвески одной или нескольких колонн НКТ и герметизации на устье межтрубных пространств. Трубная головка должна обеспечивать проход жидкости или газа в межтрубные пространства, а также позволяет контролировать давления в них и выполнять необходимые исследования скважины.
Фонтанная елка монтируется на трубной головке и предназначена для направления отбираемых из скважины жидкости и газа в манифольд, регулирования и контроля за работой фонтанной скважины.
При выборе фонтанной арматуры задаются её основными параметрами: рабочим давлением и диаметром проходного сечения стволовой части фонтанной ёлки, а также дополнительными данными – числом и размером спускаемых колонн насосно- компрессорных труб, характеристикой продукта пласта, его агрессивностью, наличием в нем механических примесей.
1. Выбрать схему фонтанной арматуры и изобразить её графически.
2. Определить число отводов фонтанной елки и диаметр условного прохода.
3. Записать шифр фонтанной арматуры (ГОСТ 13846 – 84 ) и расписать его.
4. Какие материалы применяются для деталей фонтанной арматуры.
5. Определить толщину стенки цилиндрических частей арматуры.
6. Исходные данные к домашнему заданию приведены в табл. № 1.

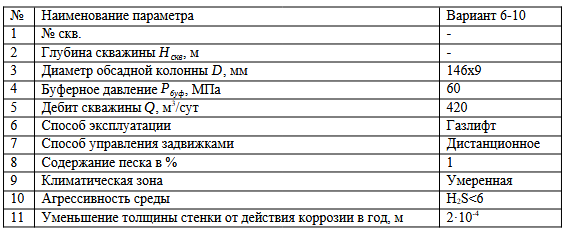

Таблица 1 – Исходные данные
Ответ
1. Выбираем схему фонтанной арматуры.
Для низких и средних давлений (7 - 35 МПа) рекомендуют применять тройниковую фонтанную арматуру, для средних и высоких давлений (35 105 МПа) крестовую арматуру.
Таким образом, для заданных условий выбираем крестовую арматуру.
Схема крестовой фонтанной арматуры представлена на рисунке 1.
2. Определяем число отводов фонтанной елки и диаметр условного прохода.
Скорости движения жидкости или газа в тройниках, крестовинах и запорных устройствах, при определении диаметра проходного сечения фонтанной арматуры, должны находиться в пределах 0,5 5 м/с.
При наличии значи...
