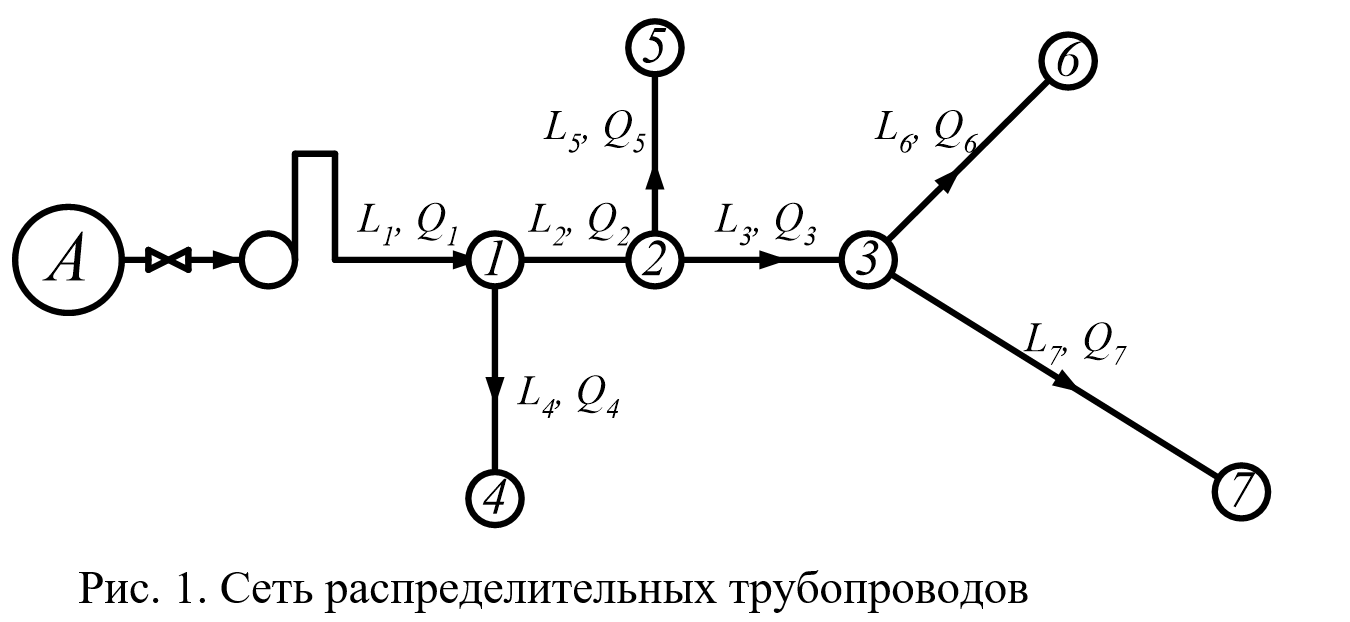

Из пункта А перекачивается нефтепродукт насосом с производительностью Q (м3/ч) и одновременно подается в резервуары 4, 5, 6, 7 (рис. 1). На входе в резервуар 7 избыточное давление должно быть не менее Р2 (МПа). В местах разветвлений

«Из пункта А перекачивается нефтепродукт насосом с производительностью Q (м3/ч) и одновременно подается в резервуары 4, 5, 6, 7 (рис. 1). На входе в резервуар 7 избыточное давление должно быть не менее Р2 (МПа). В местах разветвлений»
  • Нефтегазовое дело

Условие:

Из пункта А перекачивается нефтепродукт насосом с производительностью Q (м3/ч) и одновременно подается в резервуары 4, 5, 6, 7 (рис. 1). На входе в резервуар 7 избыточное давление должно быть не менее Р2 (МПа). В местах разветвлений трубопроводов установлены тройники, в начале каждого участка и перед резервуарами установлены задвижки. Определить диаметры отдельных участков трубопровода и подобрать насосы. Остальные данные представлены в табл. 4.

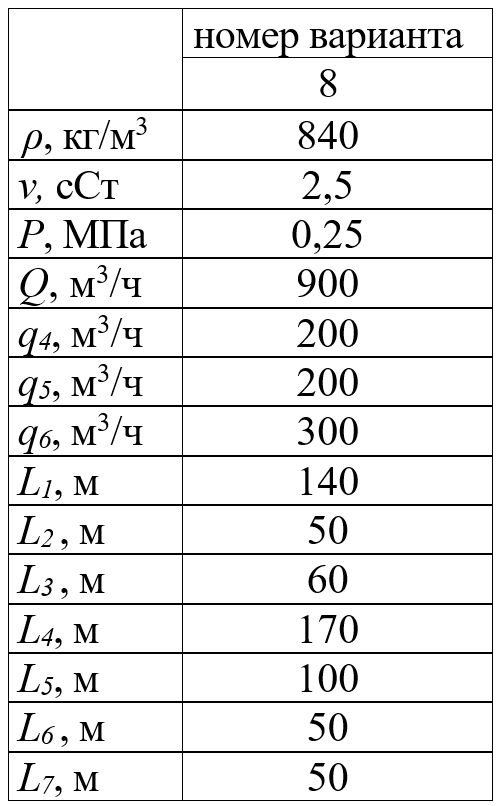

Таблица 4 – Исходные данные

Решение:

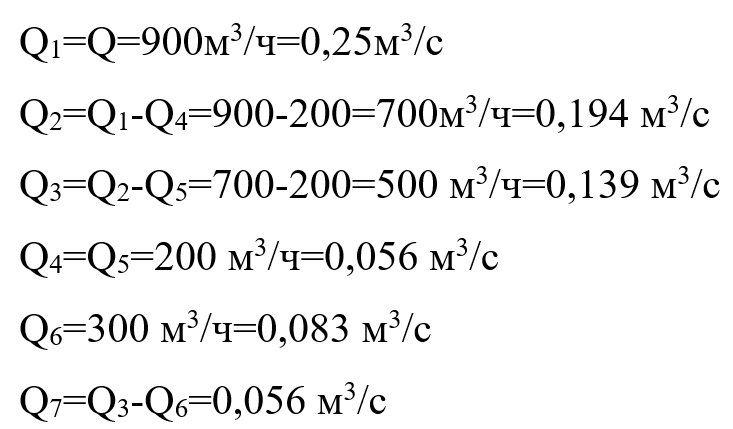

Определим секундные расходы в линиях.

Расчет начинаем с трубопровода 1. По табл. 19 для заданной вязкости нефтепродукта находим его рекомендуемую скорость в трубопроводе:
v=2,5м/c

Определяем диаметры всех трубопроводов, с округлением до ближайшего стандартного размера.
