Условие задачи

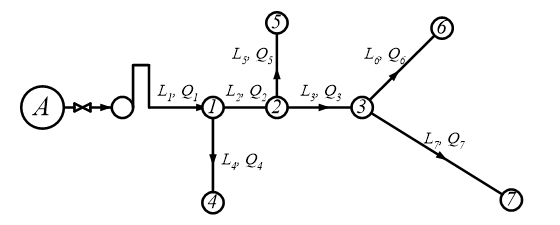

Из пункта А перекачивается нефтепродукт насосом с производительностью Q (м3/ч) и одновременно подается в резервуары 4, 5, 6, 7 (рисунок). На входе в резервуар 7 избыточное давление должно быть не менее Р2 (МПа). В местах разветвлений трубопроводов установлены тройники, в начале каждого участка и перед резервуарами установлены задвижки.
Определить диаметры отдельных участков трубопровода и подобрать насосы.

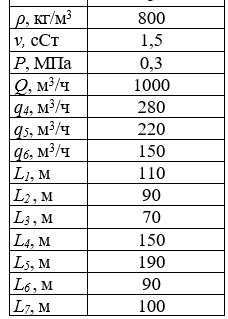

Остальные данные представлены в таблице.
Ответ

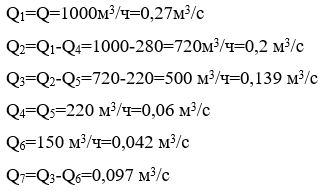

Определим секундные расходы в линиях.
Расчет начинаем с трубопровода 1 для заданной вязкости нефтепродукта находим его рекомендуемую скорость в трубопроводе:
v=2,5м/c
Определяем диаметры всех трубопроводов, с округлением до ближайшего стандартного размера.
