Условие задачи
Рассчитать профиль плоскоискревленной наклонно-направленной скважины. Расчет предоставить в виде таблицы.
Исходные данные:
Кондуктор D = 245 мм, спущен на глубину 600 м
Набор зенитного угла осуществляется при бурении под эксплуатационную колонну D = 168мм долотом 215, 9 мм.
Глубина кровли Hкр пласта 1900 м;
Глубина подошвы Hп пласта 2000 м;
Отход A по кровле пласта 300 м;
Длина вертикального hв участка 800 м;
Интервал установки ГНО = (Hкр – 300) -(Нкр-600) м=1600-1300 м.
Вид профиля: S-3.
Ограничения на интенсивность искривления скважин:
- на участке набора зенитного угла не должна превышать 1,5 град/ 10м;
- на участке установки ЭЦН – не более 3 град/100м (при макс. зенитном угле = 25 град.);
- на участке спада зенитного угла – 5 град/100м.
РАСЧЕТ ТРЕХИНТЕГРАЛЬНОГО ПРОФИЛЯ С УЧАСТКОМ ПАДЕНИЯ ЗЕНИТНОГО УГЛА
Конструкция скважины:
· направление DН = 324 на глубину 30 м, DД = 394 мм;
· кондуктор DК = 245 мм на глубину 600 м, DД = 295 мм;
· техническая колонна DТК = 168 мм на глубину 2000 м, DД = 215,9 мм;
Для бурения выбираем следующие компоновки:
· вертикальный участок: Д 295,3; ЗТСШ1 – 240; Ц; УБТ 178 – 25 м; БТ;
· участок набора зенитного угла: Д 215,9 ; 1ТСШ – 195; КП; УБТ 178 – 25 м; БТ;
· участок снижения зенитного угла: Д 215,9 СГН; 3ТСШ1 – 195; УБТ; БТ.
Набор зенитного угла предполагается начать с глубины 800 м, т.е. hB = 800 м. На участке набора зенитного угла предполагается использовать компоновку Д 215,9; 1ТСШ – 195; КП; УБТ 178 – 25 м; БТ.
Значение радиусов искривления R1,R2 определяются выбранными типоразмерами отклонителей и имеющимися ограничениями на интенсивность искривления.
Ответ

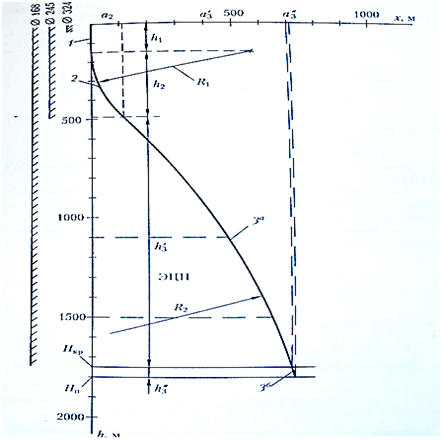

1. Расчеты профиля скважины будем производить согласно методике расчета трехинтервального профиля с участком падения зенитного угла. Схема такого профиля представлена на рисунке.
Вид профиля скважины S-3.
2. Определим вспомогательный угол 1, считая его зенитным углом наклонно прямолинейного участка в предположении, что участок набора зенитного угла отсутствует:
