Условие задачи
На промысле имеется активный газ со следующими параметрами: Ра , Qа, tа. Параметры эжектируемого газа: Рп, Qп.
Требуется определить давление газовой смеси на выходе из диффузора и конструктивные размеры элементов эжектора.

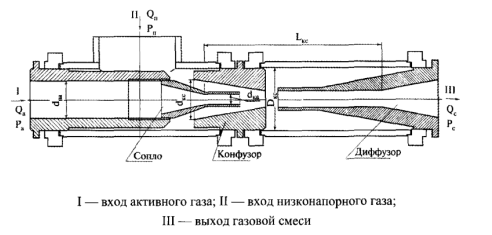

Рисунок 2 – Расчетная схема эжектора.
Исходные данные:
Pа = 9.57 МПа - давление активного газа,
Vа = 4.3 млн. м3 / сут - расход активного газа,
Ta = 16 0C - температура активного газа,
Pп = 3.3 МПа - давление эжектируемого (пассивного) газа,
Vп = 0.7 млн. м3 / сут - расход пассивного газа, Qп, млн. м3/сут.
Ответ
1. Определяем коэффициент эжекции:
2. Определяем кинематический параметр:
3. Рассчитаем давление газовой смеси на выходе из эжектора:
