Определить давление в точках подключения кустовых площадок, внутренние диаметры труб, подобрать трубы с наружным диаметром по государственным стандартам

«Определить давление в точках подключения кустовых площадок, внутренние диаметры труб, подобрать трубы с наружным диаметром по государственным стандартам»
  • Нефтегазовое дело

Условие:

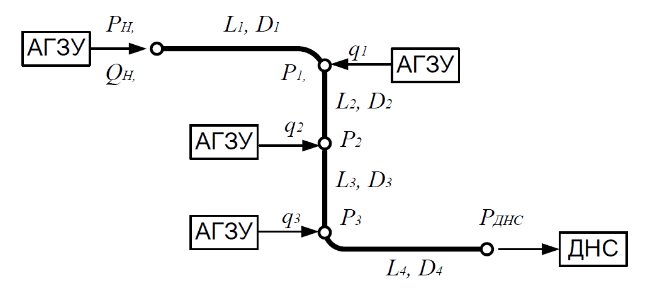

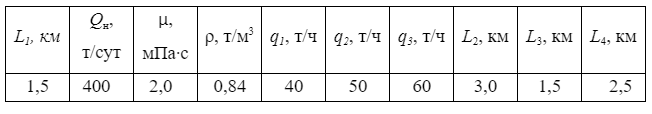

В начале сборного коллектора длинной L1 с кустовой площадки подается нефть в количестве Q1, динамической вязкостью µ и плотностью ρ. К коллектору в разных точках подсоединены три трубопровода с подачей нефти q1, q2, q3 от еще трех кустовых площадок.

Диаметр коллектора в местах подсоединения коллектора изменяется, для сохранения режима течения жидкости. Протяженности отдельных участков сборного коллектора составляет L2, L3, L4.

Определить давление в точках подключения кустовых площадок Р1, Р2, Р3, внутренние диаметры труб Dвн1; Dвн2; Dвн3; Dвн4 , по ним подобрать трубы с наружным диаметром по ГОСТ и общие потери давления в коллекторе при условии, что Рн = 1,5 МПа и РДНС = 0,55 МПа.

Решение:

1. Определяем площадь сечения нефтепровода по формуле:

F=Qн/(3600∙∙t∙ʋср), м2

где Qн производительность нефтепровода, т/сут;

плотность нефти, т/м3;

t суточная продолжительность перекачки, ч, принимаем 24 часа;

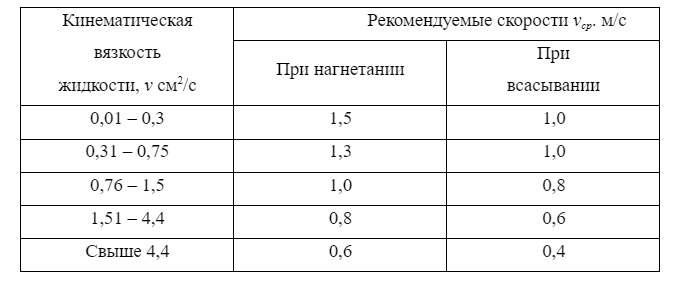

vср средняя скорость движения нефти в трубе, выбирается в зависимости от кинематической вязкости, м2/с

Определим кинематическую вязкость жидкости:

v=/р, м2/c;

v=2*10-3/ 0,84*103=2,38*10-6м2...
