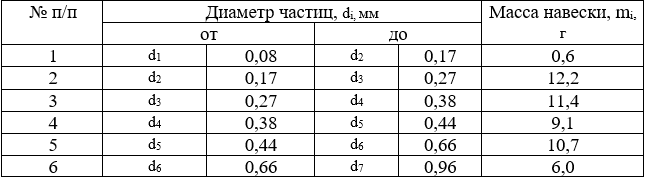

Определить коэффициент неоднородности, эффективный диаметр песка нефтесодержащих пород и подобрать размер щелей фильтра, служащего для ограничения поступления песка из пласта в скважину. Данные ситового и седиментационного указаны в таблице 1.

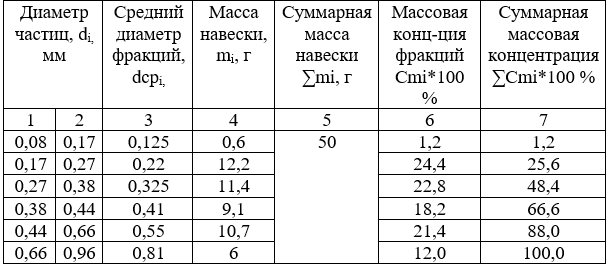

Результаты вычислений вносим в таблицу 2.

Таблица 2

Для исследования гранулометрического состава построим зависимость диаметров частиц от суммарной массовой концентрации.

При построении кривой суммарного гранулометрического состава (рис. 1) по оси ординат откладываем нарастающие весовые проценты (данные графы 7, табл. 2), а по оси абсцисс средний диаметр частиц (графа 3, табл. 2).
