Условие задачи

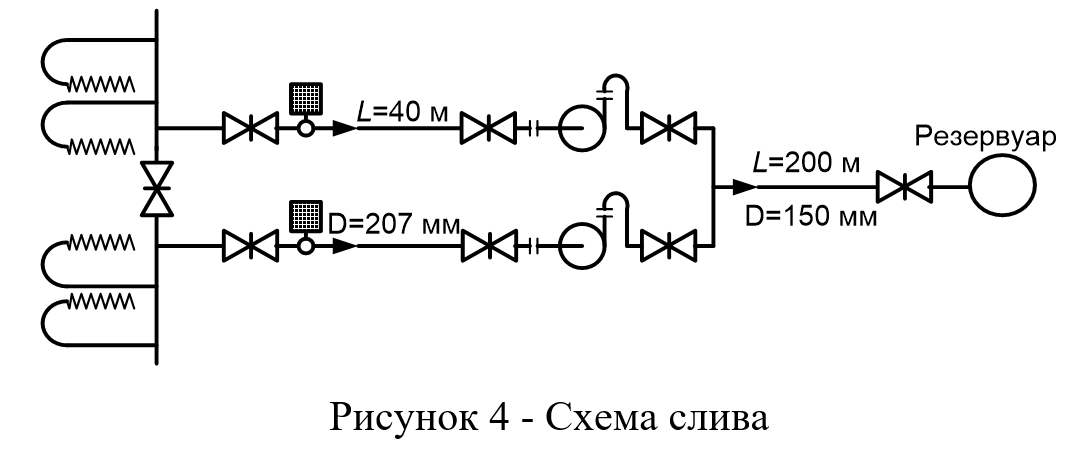

Определить производительность двух параллельно соединенных насосов. Подобрать двигатели к насосам и установить, как влияет высота резервуаров (H=11,5м) на производительность перекачки. Разность геодезических отметок днища резервуара и цистерны z2 = 10 м, плотность нефтепродукта ρ = (760+N) кг/м3.
Ответ
Расчет производим в следующей последовательности.
Определяем суммарный коэффициент местных сопротивлений для всасывающей вс и нагнетательной н линии.
вс=2з+ф=2∙0,15+1,7=2,0
з=0,15-коэффициент местного сопротивления задвижки
ф=1,7-коэффициент местного сопротивления фильтра для светлых
нефтепродуктов (заданной плотности соответствует светлый тип нефтепродуктов).
н=з+р=1+0,15=1,15
р=1-коэффициент местного сопротивления внезапного расширения
Задаемся значениями расхода от 0 до Q = 0 до 0,05 м3/с с шагом 0,01 м3/с
Вычисляем скорость нефтепродукта во всасывающей и нагнетательной линиях:
