Построить индикаторную линию скважины, эксплуатируемой установкой ЭЦН5-130-600 при заданных условиях, указанных ниже. Результаты исследования скважины на трех режимах представлены ниже.

Построить индикаторную линию скважины, эксплуатируемой установкой ЭЦН5-130-600 при заданных условиях:

· глубина скважины L_c = 1300 м;

· пластовое давление p_пл = 9,9 МПа;

· внутренний диаметр эксплуатационной колонны D_эк = 0,013м;

· глубина спуска установки Н_н = 1160 м;

· плотность пластовой нефти ρ_нп = 846 кг/м³;

· плотность воды ρ_в = 1080 кг/м³;

· объемный коэффициент нефти b_н = 1,1;

· вязкость нефти v_н = 1,85 · 10^‒6 м²/с;

· обводненность продукции В = 0,9;

· дебит Q = 134 м³/сут.

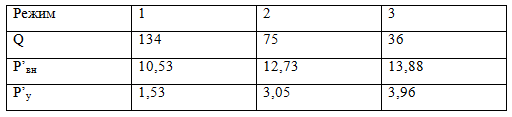

Результаты исследования скважины на трех режимах представлены ниже.

Напор насоса на режиме нулевой подачи Н₀ = 800 м.
