Условие задачи
При выборе фонтанной арматуры задаются её основными параметрами: рабочим давлением и диаметром проходного сечения стволовой части фонтанной ёлки, а также дополнительными данными – числом и размером спускаемых колонн насосно-компрессорных труб, характеристикой продукта пласта, его агрессивностью, наличием в нем механических примесей.
Выбрать схему фонтанной арматуры и изобразить её графически
Определить число отводов фонтанной елки и диаметр условного прохода.
Записать шифр фонтанной арматуры (ГОСТ 13846 – 89) и расписать его.
Какие материалы применяются для деталей фонтанной арматуры.
Определить толщину стенки цилиндрических частей арматуры.

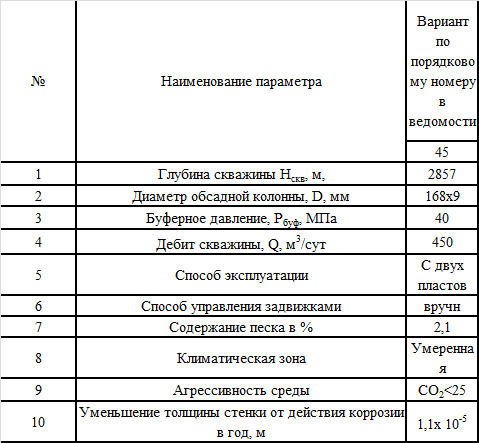

Исходные данные к заданию приведены в таблице 3.1. Типовые схемы фонтанной арматуры приведены на рисунке 3.1.
Рисунок 3.1 - Типовые схемы фонтанной арматуры
Ответ
Выбираем фонтанную арматуру тройникового типа
АФК6А-100х70 К2
А - арматура;
Ф - фонтанная;
К - подвеска колонны труб на резьбе переводника трубной головки;
- подвеска колонны труб на муфте в трубной головке не обозначается;
6 - номер схемы арматуры выбираем по рисунку 3.1;
А вид лифта НКТ, при двухрядной подвеске НКТ
Способ управления задвижками: вручную - не обозначается;
дистанционно и автоматически - В; автоматически - А;
100 - условный проход арматуры, и отводов мм;
70 - рабочее давление, МПа;
для умеренно климатической зоны - не обозначается;
- последние буква после обозначения климатической зоны обо...
