Произведите подбор компоновки НКТ. Дано:  Глубина скважины Нскв  = 3100 м; Диаметр обсадной колонны D, = 146х8 мм; Начальный диаметр НКТ dу = 48 мм;

«Произведите подбор компоновки НКТ. Дано:  Глубина скважины Нскв  = 3100 м; Диаметр обсадной колонны D, = 146х8 мм; Начальный диаметр НКТ dу = 48 мм;»
  • Нефтегазовое дело

Условие:

Глубина скважины Нскв  = 3100 м;

Диаметр обсадной колонны D, = 146х8 мм;

Начальный диаметр НКТ dу = 48 мм;

Масса спускаемого оборудования М = 2300 кг;

Группа прочности стали Д;

Коэффициент запаса  прочности nпр = 1,35;

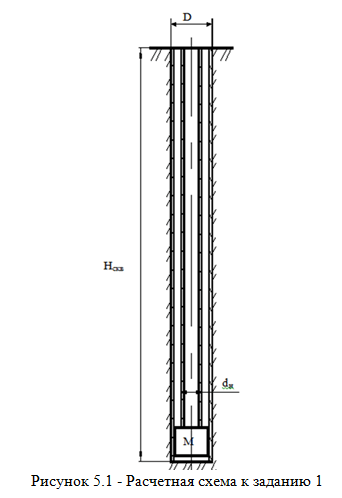

 Схема для подбора компоновки  представлена на рисунке 5.1.

Произведите подбор компоновки НКТ.

Решение:

Из ГОСТ 633-80 Геометрические параметры насосно-компрессорных труб берем НКТ (Рисунки 6.1 и 3.2) с условным диаметром 48 мм, который имеет следующие параметры:

Dвнр = 48,3 8 = 40,3 мм внутренний диаметр трубы под резьбой;

B = 2,59 мм толщина тела трубы под резьбой;

S = 4 мм номинальная толщина трубы;

h = 1,41 мм высота резьбы;

= 600 - угол профиля резьбы;

f = 90 угол трения, для стальных труб;

l = 22,3 мм длина резьбы, м.
