Произвести гидравлический расчет трубопроводов для схемы слива, изображенной на рис. 2. Построить характеристики трубопроводов и подобрать центробежный насос. Отметки днища резервуара, оси насоса и нижней образующей цистерны

«Произвести гидравлический расчет трубопроводов для схемы слива, изображенной на рис. 2. Построить характеристики трубопроводов и подобрать центробежный насос. Отметки днища резервуара, оси насоса и нижней образующей цистерны»
  • Нефтегазовое дело

Условие:

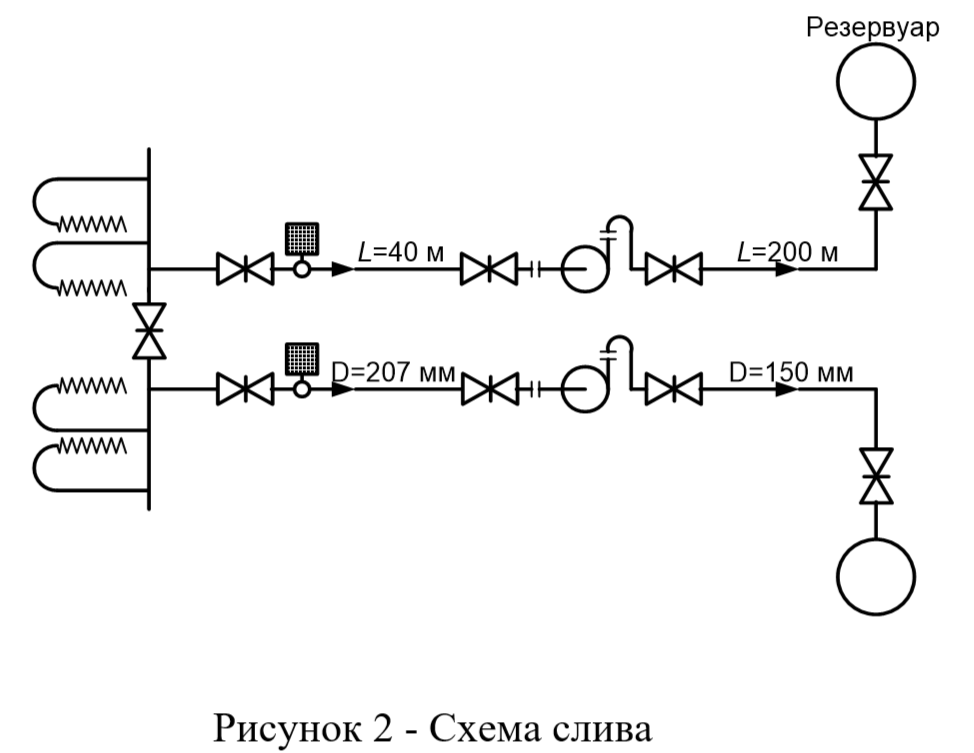

Произвести гидравлический расчет трубопроводов для схемы слива, изображенной на рис. 2. Построить характеристики трубопроводов и подобрать центробежный насос. Отметки днища резервуара, оси насоса и нижней образующей цистерны одинаковы. Вязкость нефтепродукта ν = (0,05+0,1N) см2/с.

Исходные данные: N = ; ν = (0,05+0,1∙7) =0,75 см2/с = 0,75∙10-4 м2/с

Решение:

Расчет производим в следующей последовательности.

Определяем суммарный коэффициент местных сопротивлений для всасывающей вс и нагнетательной н линии.

вс=2з+ф=2∙0,15+1,7=2,0

з=0,15-коэффициент местного сопротивления задвижки ф=1,7-коэффициент местного сопротивления фильтра для светлых нефтепродуктов (заданной вязкости соответствует светлый тип нефтепродуктов).

н=2з+ф+р=2∙0,15+1,7+1=3,0

р=1-коэффициент местного сопротивления внезапного расширения

Задаемся значениями расхода от 0 до Q = 0 до 0,05 м3/с с шагом 0,01 м3/с

Вычисляем скорость нефтепродукта во всасывающей и нагнетательной линия...
