Условие задачи
Произвести прочностной расчет колонны гибких труб, используемых совместно с винтовым забойным двигателем для разбуривания песчаной пробки на забое скважины.
Исходные данные
Найти:
1. Угол закручивания колонны гибких труб по глубине, характеристикам сечения и материала трубы, действующему тормозному моменту от винтового забойного двигателя.
2. Найти эквивалентное действующее напряжение под стриппером по критерию Мозеса, сравнить с пределом текучести, взятым с запасом прочности 1.2.
3. Найти максимальное действующее напряжение при изгибе колонны гибких труб на барабане.
Технические характеристики гибких труб отечественного производства смотри в таблицах 6.2 и 6.3.
Таблица 6.2- технические характеристики стали для изготовления гибких труб в бунтах

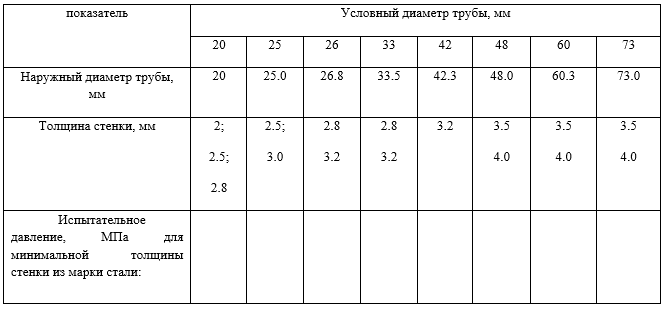

Таблица 6.3– технические характеристики гибких стальных труб в бунтах
Ответ
1. Рассчитаем угол закручивания КГТ от действия вращающего момента ВЗД Д-108.
Модуль сдвига материала гибкой трубы, Па:
где Е=21011 Па модуль Юнга для стали;
коэффициент Пуассона для стали;
отсюда G=...
