Условие задачи
Рассчитайте количество пригрузов и анкеров, используемых для балластировки нефтепродуктопроводов прокладываемых через болото.
1. Определите наружный диаметр футеровки.
2. Рассчитайте выталкивающую силу воды.
3. Рассчитайте интенсивность нагрузки от упругого отпора при вогнутом изгибе трубопровода.
4. Определите нормативный вес балластировки в воде.
5. Подберите тип балластировки для нефтепровода, с учетом плотности материала балластировки.
6. Определите необходимое число грузов для балластировки трубопровода.

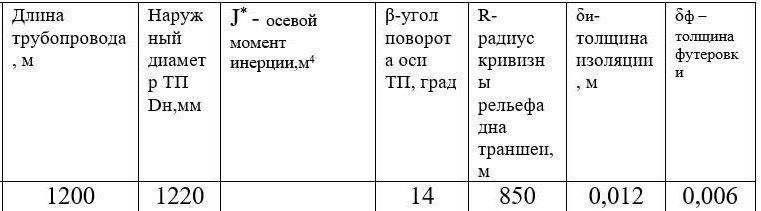

Исходные данные:
Ответ
Длина трубопровода, м 1200 м;
Наружный диаметр ТП - Dн=1220мм;
-угол поворота оси ТП, =14 град;
R- радиус кривизны рельефа дна траншеи, Р=850м;
и- толщина изоляции, и =0,012м;
ф толщина футеровки, ф=0,006.
1. Наружный диаметр футеровки:
=
2. Расчетная выталкивающая сила воды по формуле
Толщину стенки трубопровода примем 20 мм.
Внутренний диаметр трубопровода:
