Условие задачи
Рассчитайте количество пригрузов и анкеров, используемых для балластировки нефтепродуктопроводов прокладываемых через болото.
Исходные данные указаны в таблице.
1. Определите наружный диаметр футеровки.
2. Рассчитайте выталкивающую силу воды.
3. Рассчитайте интенсивность нагрузки от упругого отпора при вогнутом изгибе трубопровода.
4. Определите нормативный вес балластировки в воде.
5. Подберите тип балластировки для нефтепровода, с учетом плотности материала балластировки.
6. Определите необходимое число грузов для балластировки трубопровода.

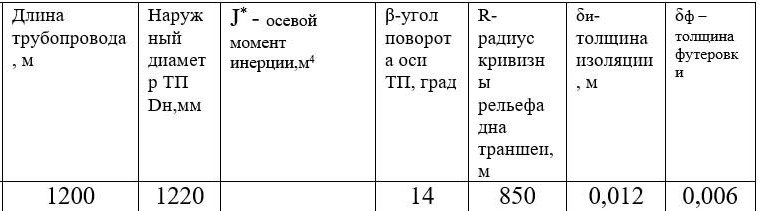

Исходные данные:
Ответ
Длина трубопровода, м 1200 м;
Наружный диаметр ТП - Dн=1220мм;
-угол поворота оси ТП, =14 град;
R- радиус кривизны рельефа дна траншеи, Р=850м;
и- толщина изоляции, и =0,012м;
ф толщина футеровки, ф=0,006.
1. Наружный диаметр футеровки:
=
2. Расчетная выталкивающая сила воды по формуле
Толщину стенки трубопровода примем 12 мм.
Внутренний диаметр трубопровода:
