Условие задачи
Рассчитать компрессорный подъемник (определить его диаметр, длину и потребный расход газа) для скважины, работающей с ограниченным отбором жидкости.
Общие данные: внутренний диаметр эксплуатационной колонны D = 0,15 м; максимально допустимая депрессия ΔР = 1,4 МПа; коэффициент растворимости газа в нефти α = 4 МПа-1; располагаемое абсолютное рабочее давление Рр = 3 МПа. Приток нефти в скважину происходит по линейному закону. Воды и песка в нефти нет.

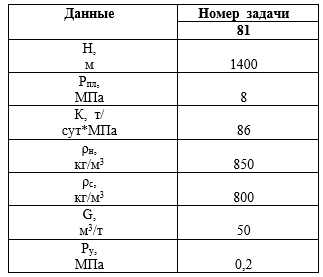

Остальные данные выбираются из таблицы согласно номеру задачи. Исходные данные имеют следующие обозначения: глубина скважины Н; пластовое давление Рпл; коэффициент продуктивности К; плотность нефти ρн; средняя плотность смеси нефти и газа между забоем и башмаком труб ρс; газовый фактор скважины G; абсолютное давление на устье Ру.
Ответ
1.Определяем допускаемый отбор нефти.
Qдоп = КР= 86*1.4 =120.4 т/сут
2. Определяем забойное давление при данном дебите.
Рз = Рпл Р= 8-1.4=6.6 МПа
3. Определяем давление у башмака подъемных труб, принимая потери напора при движении газа от компрессорной станции до башмака труб равными 0,5 МПа.
Рбаш = Рр 0,5=3-0.5=2.5МПа
4. Определяем длину подъемника.
