Рассчитать на прочность фланцевое соединение фонтанной арматуры, с указанием необходимого количества шпилек.Затем по дополнительным исходным данным из таблицы приведенным ниже, рассчитать количество шпилек, необходимое для фланцевого соединения.
- Нефтегазовое дело
Условие:
Рассчитать на прочность фланцевое соединение фонтанной арматуры, с указанием необходимого количества шпилек.

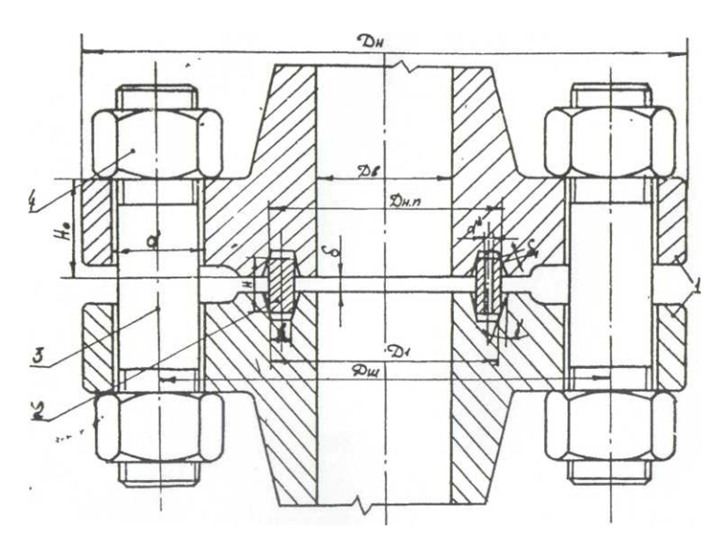

Рисунок 3- конструкция и размеры фланцевого соединения
Подобрать из таблицы 5.1 размеры прокладки и размеры шпилек.

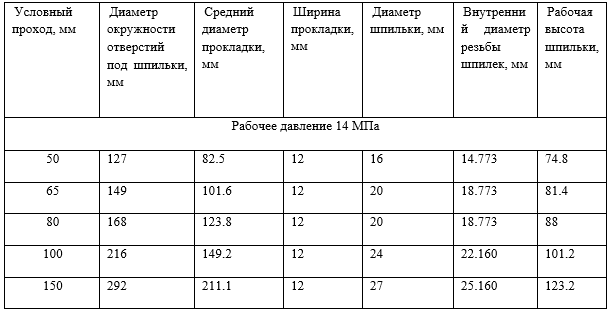

Таблица 5.1- размеры фланцевых соединений.
Затем по дополнительным исходным данным из таблицы 5.2 рассчитать количество шпилек, необходимое для фланцевого соединения.
Таблица 5.2- исходные данные
Решение:
Расчетная нагрузка на фланцевое соединение складывается из усилия на шпильки при их предварительной затяжке и усилий, возникающих в процессе эксплуатации арматуры. Также учитываются изгибающий момент от массы боковых отводов и влияние разности температур между проходящей жидкостью или газом и окружающей средой.
Нагрузка на шпильки от их предварительной затяжки:
где - средний диаметр прокладки, м; -...
