Условие задачи
Рассчитать основные параметры абсорбционной осушки газа (рис.1) при следующих условиях:
- Vг – количество осушаемого газа = 3200 тыс.м3/сут,
- Тн – температура на входе в абсорбер = 300°С,
- р – давление в абсорбере = 2,5 МПа;
- Тк – температура осушенного газа (точка росы) = –100°С.
- В качестве абсорбента используется триэтиленгликоль с концентрацией свежего раствора С1= 97%.
- Концентрация насыщенного раствора С2 =90%.

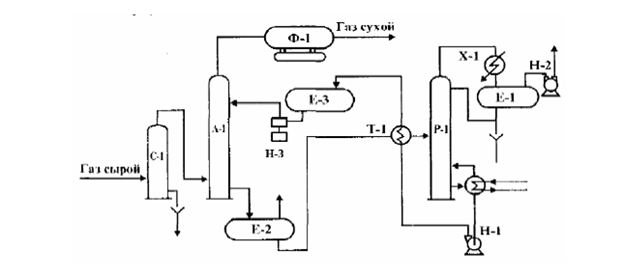

Рис.1. Принципиальная технологическая схема абсорбционной осушки газа для северных месторождений:
С-1 — сепаратор; А-1 — абсорбер; Р-1 — колонна регенерации;
Ф-1 — фильтр; Т-1 — теплообменник ТЭГ-ТЭГ; Х-1 —холодильник;
И-1 — подогреватель; Е-1, Е-2, Е-3 — емкости; Н-1, Н-2, Н-3 – насосы
Ответ
Давление в абсорбере по условию равно 2,5 МПа или 25 кгс/см2.
Определяем по рис. 2 начальное и конечное влагосодержание W1 и W2.

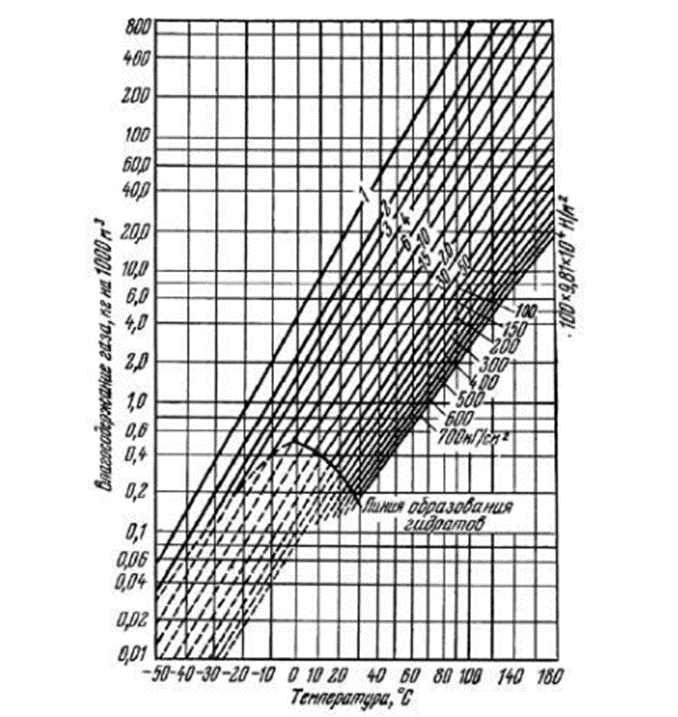

Рис. 2 Номограмма для определения содержания паров воды в газе
По рисунку 2 найдем:
W1 = 1,8.
W2 = 0,13
Определяем количество отбираемой из газа воды по формуле:
