Условие:
Рассчитать усилие обжатия и эксплуатационное усилие, действующее на фланец фонтанной арматуры с прокладкой овального сечения из стали 12Х18Н9Т. Выбрать диаметр шпилек фланца исходя из рассчитанных усилий, материала ст.30 (σт=300 МПа) и определить момент затяжки шпилек. Данные взять из таблицы 3.

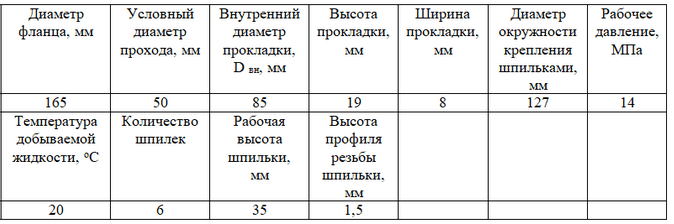

Таблица 3 – Исходные данные
Решение:
1. Усилие обжатия фланца определяется по формуле, кН:
где: Dср средний диаметр прокладки; bэф эффективная, т.е суммарная ширина контакта прокладки с канавкой фланца для прокладок овального и восьмиугольного сечений
