Условие задачи
Установка для освоения и капитального ремонта скважин УПА-60 (высота мачты от земли до кронблока 22 м) выполняет цикл подъема и спуска колонны НКТ в скважину.
Необходимо найти
а) коэффициент запаса выносливости подъемного вала лебедки и сравнить с допускаемым 1.2; б) максимальный прогиб подъемного вала в мм.

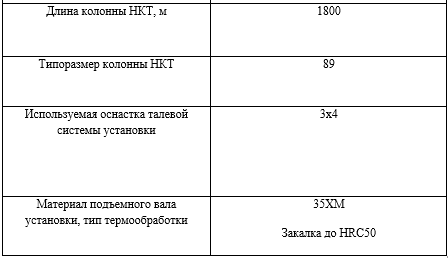

Исходные данные: длина одной трубы НКТ в среднем 10 м; диаметр барабана установки 0.6 м; диаметр опасного сечения подъемного вала установки 80 мм; расстояние между подшипниковыми опорами подъемного вала установки 1.1 м; масса подвижных элементов талевой системы 2 т.
Ответ
При нагружении вращающегося подъемного вала лебедки возникают переменные напряжения. Наибольшее значение с точки зрения прочности имеют переменные нормальные напряжения, которые изменяются по синусоидальному закону в нестационарном симметричном цикле.
Для расчета на прочность при нестационарном симметричном цикле нагружения необходимо воспользоваться зависимостью:
где - эквивалентное напряжение цик...
