Условие задачи
Задан перепад давления на сборном коллекторе

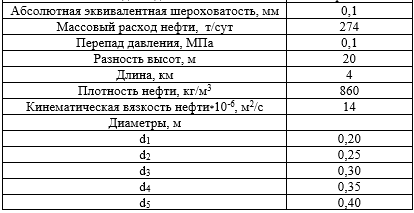

Известны: массовый расход нефти G, плотность нефти
и ее кинематическая вязкость
разность высот отметок начала и конца коллектора
длина его L, шероховатость стенок трубы
Определить графоаналитическим способом диаметр коллектора для перекачки нефти.
Задача такого типа решается графоаналитическим способом, поскольку коэффициент гидравлического сопротивления
зависит от числа Рейнольдса, а, следовательно, и от неизвестного диаметра
Ответ
1. Задаемся несколькими диаметрами коллектора.
Далее для каждого диаметра:

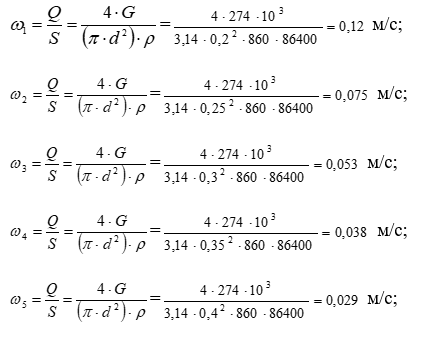

2. Находим по известному расходу нефти скорость течения.

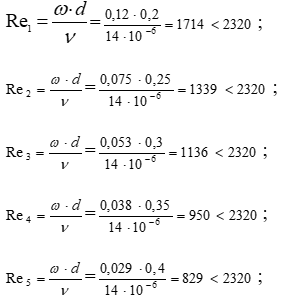

3. Рассчитываем параметр Рейнольдса и определяем режим движения.
4...
