Условие задачи
На ТЭЦ-1, Одесская, 1, г. Тюмень имеется котлоагрегаты марки ГМ-50-14-250, работающие на природном газе.
Котлоагрегат ГМ-50-14 предназначен для работы на природном газе и мазуте. Производительность – 50 т/час. Топочная камера котла шахтная объемом V=133 м3 (4 котла).
Давление пара в барабане Рг, пара – 1,6 Мпа = 16·105 Па. Температура перегретого пара ‒ 250ºC. Котлоагрегат двух барабанный с естественной циркуляцией, секционирован на ряд крупных блоков.
Сделать прогноз возможной степени разрушения цеха ТЭЦ, многоэтажных кирпичных зданий (более 3 х этажей) вблизи и поражение людей на R=100м, 350м при взрыве парового котла V=133м3, Pг.пара=16·105(Па), Р0=105 (Па), размеры котла длина 11,3 м, внутренний радиус барабана котла r=1476 мм, толщина стенки δ=36 мм, γ=1,135 (методика расчета взрыва емкостей).
Нанести на карту дальность разлета осколков зданий Lх, показать цвет радиуса по степени разрушения (если сильная – красным, средняя степень – зеленым, слабая – синим).

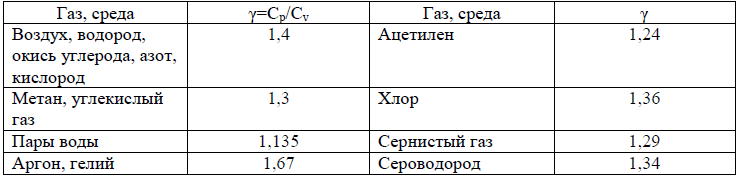

Таблица 1
Значения показателя адиабаты некоторых газов
Таблица 2
Степень разрушения объектов (зданий, сооружений, транспорта) в зависимости от избыточного давления (ΔРф, кПа)

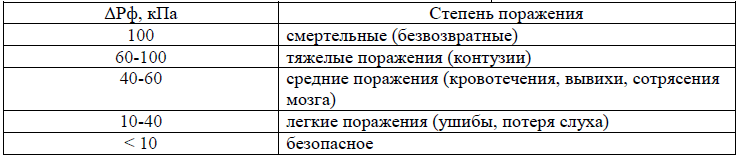

Таблица 3
Степень поражения людей
Ответ
1) Определяем энергию взрыва емкости (котла), Дж:
(1.1)
где Рг давление газа в емкости, Па;
Р0 атмосферное давление, Па
V 0 объем емкости, м3;
значение показания адиабаты (см. прил.1, табл. 1).
2) О...
