Условие задачи

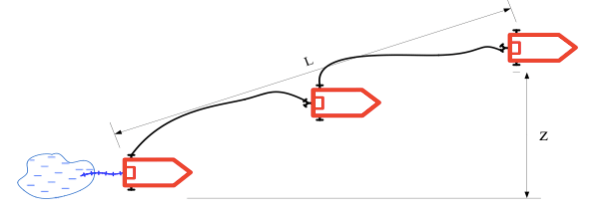

Определить количество автонасосов АНР-40(130), необходимое для подачи воды в перекачку, если разность высотных отметок между головным автонасосом и водоисточником Z. Перекачка производится на расстояние L по двум прорезиненным рукавным линиям диаметрами d1 и d2. Головной автонасос, расположенный у места пожара, обеспечивает работу двух стволов с диаметрами насадков dH1 и dH2. Насос работает в режиме α=0,75.
Рукава системы прорезиненные.
Примечание: При перекачке из насоса в насос в конце магистральной рукавной линии (на входе во всасывающую полость следующего насоса) необходимо поддерживать остаточный напор не менее 10 м, при перекачке из насоса в цистерну на конце линии следует поддерживать напор не менее 3 м.
Исходные данные:
АНР-40(насос ПН – 40У):
а = 110,6; b = 0,0098
α = 0,75
z = 5 м
L = 1000 м
d1 = 66 мм (S1 = 0,034)
d2 = 66 мм (S2 = 0,034)
dн1 = 13 мм (Sн1 = 2,89)
dн2 = 16 мм (Sн2 = 1,26)
Ответ
Найдём количество рукавов в одной рукавной линии (с учётом неравномерности рельефа местности)
В соответствии с примечанием при перекачке из насоса в цистерну на конце линии следует поддерживать напор не менее 3 м. Примем Нр = 3 м, тогда расходы q1 и q2 из насосов будут равны
