Выполнить расчет в режиме пожаротушения здания спортивного корпуса, определить места установки пожарных кранов, при необходимости – марку пожарного насоса.

23 января 2025
Пожарная безопасность

Условие:

Выполнить расчет в режиме пожаротушения здания спортивного корпуса, определить места установки пожарных кранов, при необходимости – марку пожарного насоса. Схема трубопроводов и диаметры назначены предварительно по условиям работы в режиме максимального водоразбора.

Длина здания L, м 90

Ширина здания B, м 36

Высота здания H, м 6

Расчетный расход на хозяйственно-питьевые нужды, л/с 2,2

Гарантийный напор в наружной сети, м 20

Пол первого этажа здания выше отметки земли в точке присоединения к наружной сети на 3,0 м, длина ввода от смотрового колодца водопроводной сети до наружной сети здания 20,0 м.

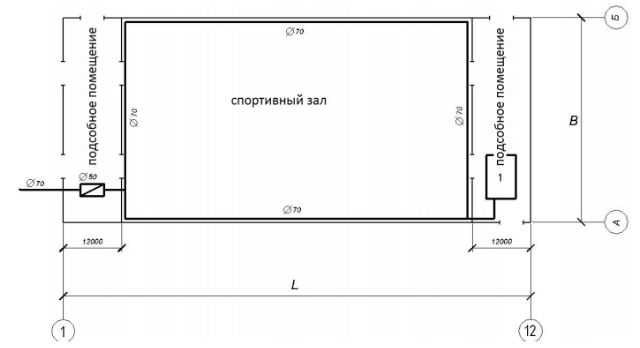

План здания: 1 – блок санитарно-технических устройств, потребляющих воду на хозяйственно-питьевые нужды

Решение:

Строительный объем здания составляет 19440,0 м³. Для общественного здания при числе этажей до 10 и объеме от 5000 до 25 000 м³ устанавливается необходимость устройства внутреннего противопожарного водопровода с числом струй 1 и минимальным расходом на одну струю 2,5 л/с.

Высота компактной части струи назначена более высоты помещения 8 м. Диаметр пожарных кранов назначен 50 мм, длина пожарных рукавов принята 20 м.

Радиус действия пожарного крана составляет 20 + 8/2 = 24 м. На плане здания произведена расстановка пожарных кранов с таким расчетом, чтобы любая точка здания находилась в зоне дейст...
