Условие задачи
1) Рассчитать и спроектировать скруббер Вентури, опираясь на типоразмерные ряды труб Вентури типа ГВПВ и циклонов - каплеулавителей типа КЦТ;
2) Рассчитать и спроектировать гидрозатвор для отвода жидкости из пылеулавителя.
3) Скруббер Вентури предназначен для очистки дымовых газов до заданной эффективности и орошается водой из оборотной системы водоснабжения, температура которой соответствует точке росы газов на входе в аппарат.
Параметры дымовых газов, оборотной воды и улавливаемой пыли:
Состав газов, % объемн.: N2 – 60; CO2 – 10; O2 – 3; H2O – 27
Объемный расход газов при нормальных условиях V=18000 нм3/ч
Температура газов на входе в аппарат t=130ºC
Избыточное давление (разрежение) газов перед трубой Вентури Р=-190 Па
Давление оборотной воды Рв =0,45 МПа=0,45·106 Па
Удельное орошение m=0,6 л/м3=0,6·10-3 м3/м3
Медианный диаметр частиц пыли dm=10 мкм=10·10-6 м
Среднеквадратичное отклонение размеров частиц пыли lgσч=0,2
Плотность пыли ρч=3000 кг/м3
Требуемая эффективность пылеулавливания η=98 %.
Ответ
1) Определим размера частицы, который в данном аппарате с данными параметрами будет улавливаться с эффективностью 50%, d50.
По таблице вероятности распределения частиц пыли для требуемой эффективности пылеулавливания Ф(х)= определим параметр х.

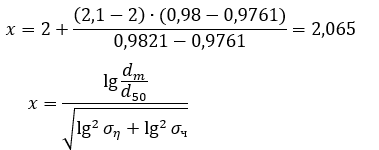

Методом линейной интерполяции рассчитаем значение x при Ф(x)=0,98:
(1)
Из формулы (1) для расчета параметра х выражаем искомую величину d50:
(2)
