Условие задачи
Центробежный насос (рис.1) перекачивает жидкость с температурой t = 20°C из расходного бака в реактор, работающий под избыточным давлением Ризб.= 0,2 ат. Трубопровод выполнен из стальных труб с незначительной коррозией (средняя шероховатость стенок труб е = 0,2 мм). На трубопроводе установлены 3 нормальных вентиля, диафрагма с отверстием диаметром 50 мм и 3 отвода под углом 90° и радиусом изгиба трубы 300 мм. Перед подачей в реактор жидкость подогревается в кожухотрубчатом теплообменнике, изготовленном из стальных труб диаметром dт.о = 25×2 мм (изменением физических параметров нагретой жидкости при расчете сопротивления трубопровода можно пренебречь).
Рассчитать и подобрать по каталогу центробежный насос для перекачивания жидкости.

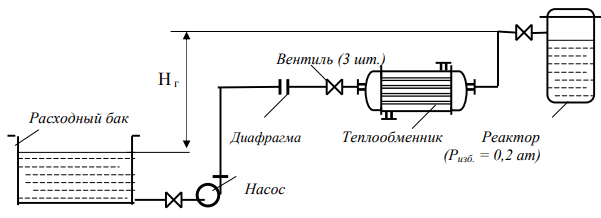

Рис. 1

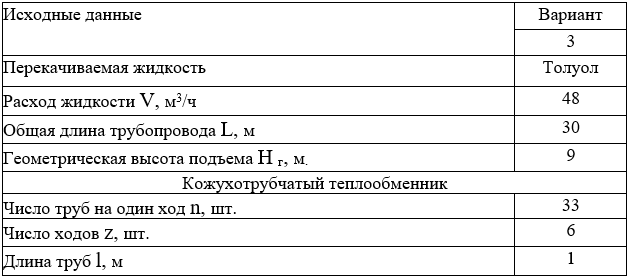

Исходные данные
Ответ
1. Примем скорость движения жидкости = 2 м/c и рассчитаем внутренний диаметр трубопровода по формуле
где V расход жидкости, м3/c.
2. Выбираем по ГОСТ стандартную трубу 108х4 мм с внутренним диаметром...
