Из емкости всасывания с вакуумметрическим давлением 50,3 кПа в емкость нагнетания с избыточным давлением 2,1 атм. производится перемещение жидкости при температуре 25 градусов с массовым расходом джи

«Из емкости всасывания с вакуумметрическим давлением 50,3 кПа в емкость нагнетания с избыточным давлением 2,1 атм. производится перемещение жидкости при температуре 25 градусов с массовым расходом джи»
  • Процессы и аппараты

Условие:

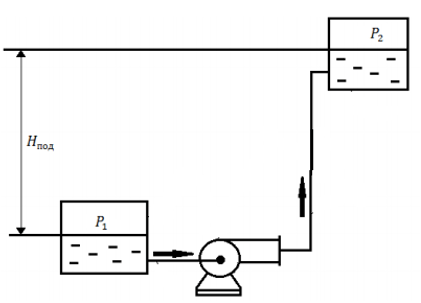

Из емкости всасывания с вакуумметрическим давлением 50,3 кПа в емкость нагнетания с избыточным давлением 2,1 атм. производится перемещение жидкости при температуре t = 25°С с массовым расходом G, т/ч. Внутренний диаметр труб 66 мм, их общая длина 50 м, а средняя шероховатость стенок труб 0,15 мм. При этом высота поднятия жидкости Нпод= 15 м. Трубопровод содержит 2 нормальных вентиля, резкий поворот на α=50° и 3 колена. Принимая КПД насосной установки равным 0,65, определить мощность (в кВт), потребляемую электродвигателем. Данные для расчетов взять в таблицы.

Решение:

1. Подача жидкости: Q = G/

Для октана по таблице Приложения 2 при 25 0С: = 698 кг/м3

Q = 29∙103/(3600∙698) = 0,0115 м3/c

2. Скорость жидкости в трубопроводе:

3. Находим число Re по формуле:
