Условие задачи
По горизонтальному трубопроводу с внутренним диаметром d=60 мм движется жидкость относительной плотности Δ=1,5. В трубопроводе установлена мерная диафрагма (рис. 3) с диаметром отверстия d0=18 мм и коэффициентом расхода α=0,61. Ртутный дифманометр диафрагмы показывает разность уровней Н=450 мм. Определить скорость жидкости в трубопроводе v, м/с, и ее массовый расход G, кг/с.

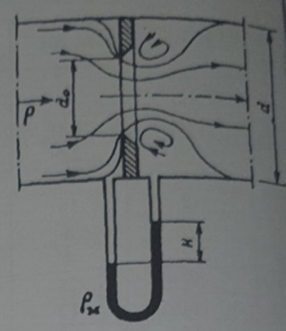

Рис. 3 – Схема к задаче 3
Ответ
1. Объемный расход жидкости определяется по уравнению:
где - поправочный множитель, учитывающий шероховатость стенок трубопровода; принимаем k=1;
f0=0,785...
