Условие задачи
По оси трубопровода с внутренним диаметром D=160 мм, установлена трубка Пито-Прандтля (рис. 1). Дифференциальный манометр, подсоединенный к трубке, показывает разность уровней Н=100 мм, и заполнен жидкостью, относительная плотность которой Δ=0,65. По трубопроводу проходит диоксид углерода при абсолютном давлении Рабс=12 ат и температуре t=500С. Определить массовый расход газа G, кг/с.

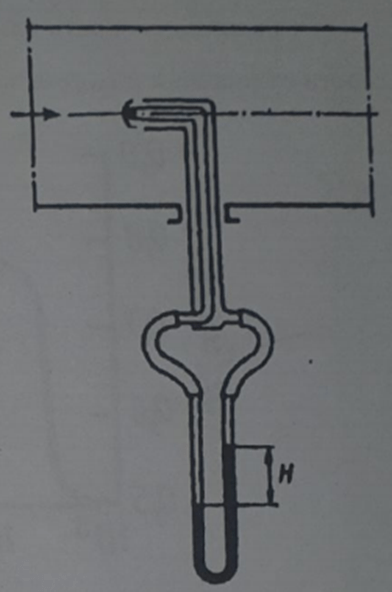

Рис. 1 – Схема к задаче 2
Ответ
1. Массовый расход газа находится по формуле:
G=∙S∙,
где -средняя скорость движения газа по трубопроводу, м/с;
S-площадь поперечного сечения трубопровода, м2;
-плотность газа при заданных давлении и температуре, кг/м3.
2. Для определения средней скорости газа предварительно рассчитаем скорость газа по оси трубопровода (максимальную), которая находится по формуле:
где м=1000=0,651000=650 кг/м3 плотнос...
