Условие задачи
Провести расчет выпарного аппарата непрерывного действия с естественной циркуляцией раствора для выпаривания G=9 т/ч водного раствора магний хлорида. Концентрация исходного и упаренного растворов соответственно xн=15 и xк=25% масс. Давление в барометрическом конденсаторе PБ.К=0,7 ата.
Остальные условия для расчета:
1. Тип выпарного аппарата выбрать самостоятельно.
2. Греющий пар – насыщенный водяной пар. Давлением пара задаться самостоятельно, исходя из условия процесса выпаривания.
3. Исходный раствор поступает в аппарат подогретым до температуры кипения.
4. Теплотой дегидратации (концентрирования) можно пренебречь.
5. Тепловые потери составляют 5 % от тепла, отданного греющим паром.
6. Ориентировочное значение коэффициента теплопередачи – Kор = 900 Вт/(м2·К).
7. Ориентировочная длина труб кипятильной камеры – 4 м.
Ответ
1.1 Материальный баланс

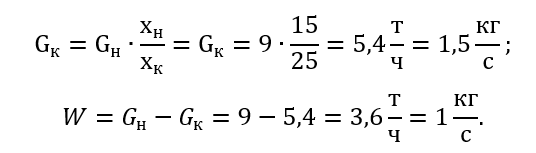

По уравнениям материального баланса находим производительность по упаренному раствору и выпаренной воде:
1.2 Расчет температурных потерь
Температура вторичного пара на входе в барометрический конденсатор при рбк=0,7 ата=0,7 кгс/см2 по справочным данным составляет tбк=89,3С. Принимаем гидравлическую температурную депрессию
= 1С, тогда температура вторичного пара в выпарном ...
