Провести тепловой расчет и подобрать кожухотрубный теплообменник-конденсатор (по ГОСТ 15118-79, 15119-79, 15121-79, 14246-79 и 14247-79) для осуществления процессов нагревания ... Провести тепловой расчет и подобрать кожухотрубный

Дата добавления: 25.11.2023

Условие задачи

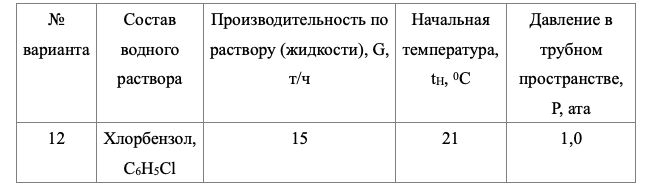

Провести тепловой расчет и подобрать кожухотрубный теплообменник-конденсатор (по ГОСТ 15118-79, 15119-79, 15121-79, 14246-79 и 14247-79) для осуществления процессов нагревания водных растворов и  индивидуальных  жидкостей  насыщенным  водяным  паром  или  для конденсации насыщенных паров органических жидкостей технической водой. Конденсат пара отводится при температуре конденсации.

Рис. 4.1-  Принципиальная  схема  кожухотрубчатого  теплообменника - конденсатора

Примечания:

1 – нагреваемая среда направляется в трубную зону теплообменника, греющий агент – в межтрубную зону аппарата;

2  –  в качестве греющего агента  использовать насыщенный водяной пар с температурой на 15–20°С выше температуры кипения нагреваемой среды;

3 – раствор подогревается до температуры кипения;

4 – давление греющего пара выбрать самостоятельно.

Ответ

Согласно справочным данным, температура кипения хлорбензола при атмосферном давлении составляет 1310С. Принимаем температуру греющего пара, используемого для нагрева хлорбензола до температуры кипения, равной 151,10С, что соответствует его давлению 0,5 МПа. Потери теплоты в окружающую среду примем в размере 5% от полезной теплоты.

Жидкость будет двигаться по трубному пространству теплообменного аппарата, а греющий пар по межтрубному пространству.

Составляем температурную схему процесса:
